冷镦模具通用件-切料刀压板 A型（适用螺栓及螺钉） JB /T 4208.8 - 1996

☆ 收藏

选择规格尺寸点击↓

M2~M2.5

M2.5~M4

M4~M6

M5~M8

M8~M12

M12~M16

尺寸单位: 毫米(mm)/英寸(inch)

机械行业JB /T4208.8 - 1996 JB4208.8 4208.8JB 冷镦模具通用件-切料刀压板 A型（适用螺栓及螺钉）

在线制图

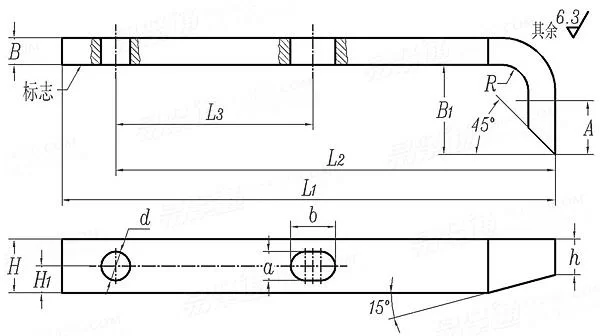

JB /T 4208.8 - 1996 冷镦模具通用件-切料刀压板 A型（适用螺栓及螺钉）

扫一扫分享

公差

螺纹规格

M2~M2.5

M2.5~M4

M4~M6

M5~M8

M8~M12

M12~M16

L₁
H
B
B₁
L₂
L₃
h
H1
d
a
b
R
适用机床

52	70	82	104	130	154
7	8	10	12	15	20
3	5	6	6	8	10
12	17	19	20	28	34
38	60	72	92	116	138
19	28	34	44	54	54
5(3)	6(4)	6(4)	8(5)	12(8)	16(12)
3.5	4	5	6	7.5	10.0
4.5	4.5	5.5	6.5	8.5	8.5
4.5	4.5	5.5	6.5	8.5	8.5
7	7	8	10	12	12
6	6	6	6	12	12
Z12-2.5	Z12-4	Z12-6、Z47-6	Z12-8	Z12-12	Z12-16

①,适用于双击整模自动冷镦机和多工位自动冷镦机的模具。
②,注：括号内的尺寸适用于螺钉、内六角螺钉及螺栓长度 ≤ 3d。
③,技术要求：
材料：65Mn (GB1222)。
热处理硬度： A ≈ B₁/ 2段 50~55 HRC，其余 40~45 HRC。
在规定部位标志出螺栓(螺钉)的标准号、螺纹规格及机床型号。
其他技术要求按 JB/T 4213 的规定。
