六角螺母冷镦模冲孔冲头 D1型 (适用于GB6170、GB6175) JB /T 4210.10 - 2014

☆ 收藏

选择规格尺寸点击↓

M16

M18

M20

尺寸单位: 毫米(mm)

机械行业JB /T4210.10 - 2014 JB4210.10 4210.1 六角螺母冷镦模冲孔冲头 D1型 (适用于GB6170、GB6175)

在线制图

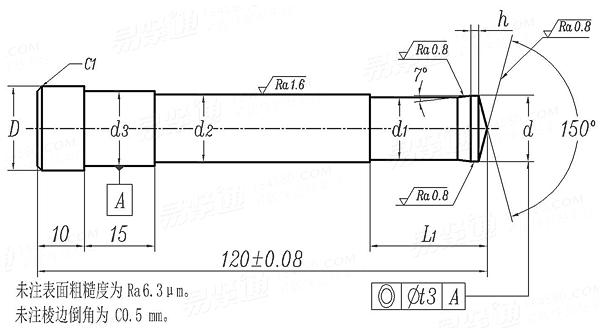

JB /T 4210.10 - 2014 六角螺母冷镦模冲孔冲头 D1型 (适用于GB6170、GB6175)

扫一扫分享

公差

螺纹规格

M16

M18

M20

d	最大值=公称
	最小值
d₁	最大值=公称
	最小值
d₂	最大值=公称
	最小值
d₃	公称
	最大值
	最小值
D
L₁
h
t₃

14.1	15.61	17.61
14.057	15.567	17.567
13.4	14.83	16.73
13.29	14.72	16.62
14.5	16.5	18
14.4	16.4	17.9
16	18	19
16.035	18.035	19.042
15.965	17.965	18.958
18	20	22
25	28	30
1.2~1.6	1.2~1.6	1.2~1.6
0.04	0.04	0.04

①,适用于螺母自动冷镦机用六角螺母冷镦模。
②,材料由制造者选定。推荐采用W6Mo5Cr4V2，硬度为60~64HRC。
技术要求应符合JB/T 4213的规定。
