冷镦六角螺母模具冲孔冲头 D型 (适用于GB6170、GB6175) JB /T 4210.21 - 1996

☆ 收藏

选择规格尺寸点击↓

M16

M18

M20

尺寸单位: 毫米(mm)

机械行业JB /T4210.21 - 1996 JB4210.21 4210.2 冷镦六角螺母模具冲孔冲头 D型 (适用于GB6170、GB6175)

在线制图

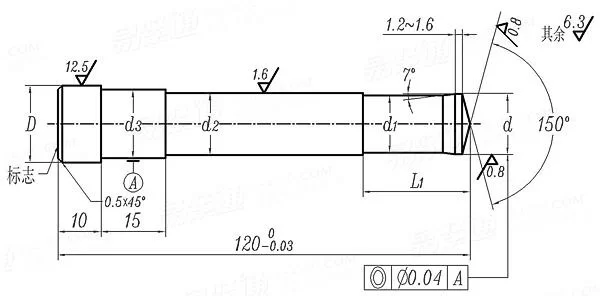

JB /T 4210.21 - 1996 冷镦六角螺母模具冲孔冲头 D型 (适用于GB6170、GB6175)

扫一扫分享

公差

螺纹规格

M16

M18

M20

d	最大值=公称
	最小值
d₁	最大值=公称
	最小值
d₂	最大值=公称
	最小值
d₃	公称
	最大值
	最小值
D
L₁

14.1	15.61	17.61
14.057	15.567	17.567
13.4	14.83	16.73
13.29	14.72	16.62
14.5	16.5	18
14.4	16.4	17.9
16	18	19
16.035	18.035	19.042
15.965	17.965	18.958
18	20	22
25	28	30

①,适用于螺母自动冷镦机的模具。
②,技术要求：
材料W18Cr4V(YB12)或LD(75Cr7Mo3V2Si)。
热处理硬度58~62HRC。
在D型冲孔冲头端部标志处，标志出螺母的标准号及螺纹规格。
其他技术要求按JB/T 4213的规定。

替代列表

JB /T 4210.21 - 1996 JB /T 4210.10 - 2014

采用标准 (3)

引用参考 (3)

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

非合金钢和低合金钢和铸钢的硬度值转换表

注：技术数据仅供参考，请以官方原件为准！

标准编号 / Standard Code： JB /T 4210.21 - 1996
中文名称 / Chinese Name： 冷镦六角螺母模具冲孔冲头 D型 (适用于GB6170、GB6175)
英文名称 / English Name： Cold heading dies for hexagon nuts - Punches for piercing, Type D, (Suitable for GB6170、GB6175)
