六角螺母冷镦模 镦六角凹模 B型 (适用于GB6170、GB6171、GB6175、GB6176) JB /T 4210.9 - 2014

☆ 收藏

选择规格尺寸 点击↓

M5

M6

M8

M10

M12

M14


尺寸单位: 毫米(mm)
机械行业JB /T4210.9 - 2014 JB4210.9 4210.9JB 六角螺母冷镦模 镦六角凹模 B型 (适用于GB6170、GB6171、GB6175、GB6176)
在线制图

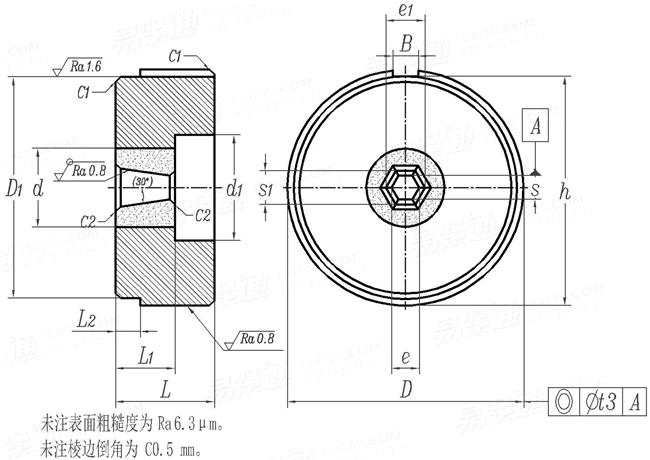

JB /T 4210.9 - 2014 六角螺母冷镦模 镦六角凹模 B型 (适用于GB6170、GB6171、GB6175、GB6176)
扫一扫分享
公差
螺纹规格
M5 M6 M8 M10 M12 M14
s 最小值=公称
最大值
s1 最小值=公称
最大值
D 最大值=公称
最小值
L 最大值=公称
最小值
e 最小值
e1 最小值
D1
L1
L2
d
d1
B
h
t3
7.64 9.64 12.56 15.52 17.46 20.36
7.698 9.698 12.63 15.59 17.53 20.444
7.92 9.92 12.9 15.94 17.99 20.98
7.978 9.978 12.97 16.01 18.06 21.064
48 65 65 80 88 88
47.938 64.926 64.926 79.926 87.913 87.913
20 20 25 35 40 40
19.87 19.87 24.87 34.84 39.84 39.84
8.63 10.89 14.19 17.54 19.73 23.01
8.95 11.21 14.58 18.01 20.33 23.71
45 60 60 75 80 80
16 16 20 24 30 36
5 5 10 12 15 15
24 30 32 40 44 52
24 30 40 48 52 60
5 5 5 5 8 8
46.5 62.5 62.5 77.5 84 84
0.06 0.08 0.08 0.08 0.08 0.08
①,适用于螺母自动冷镦机用六角螺母冷镦模。
②,材料由制造者选定。模套推荐采用60Si2Mn，硬度为42~48HRC；模芯推荐采用YG20C、YG25C。
技术要求应符合JB/T 4213-2014的规定。
