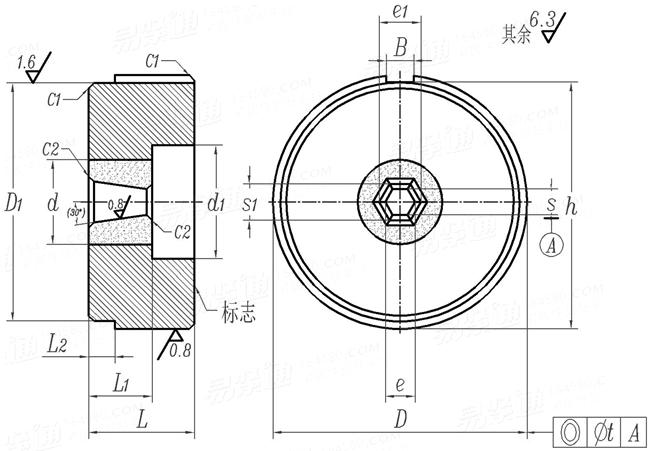

冷镦六角螺母模具镦六角凹模（硬质合金）B型 (适用于GB6170、GB6171、GB6175、GB6176) JB /T 4210.15 - 1996

选择规格尺寸点击↓

M10

M12

M14

尺寸单位: 毫米(mm)

机械行业JB /T4210.15 - 1996 JB4210.15 4210.1 冷镦六角螺母模具镦六角凹模（硬质合金）B型 (适用于GB6170、GB6171、GB6175、GB6176)

JB /T 4210.15 - 1996 冷镦六角螺母模具镦六角凹模（硬质合金）B型 (适用于GB6170、GB6171、GB6175、GB6176)

扫一扫分享

公差

螺纹规格

M10

M12

M14

s	最小值=公称
	最大值
s₁	最小值=公称
	最大值
D	最大值=公称
	最小值
L	最大值=公称
	最小值
e	最小值
e₁	最小值
D₁
L₁
L₂
d
d₁
B
h
t

7.64	9.64	12.56	15.52	17.46	20.36
7.698	9.698	12.63	15.59	17.53	20.444
7.92	9.92	12.9	15.94	17.99	20.98
7.978	9.978	12.97	16.01	18.06	21.064
48	65	65	80	88	88
47.938	64.926	64.926	79.926	87.913	87.913
20	20	25	35	40	40
19.87	19.87	24.87	34.84	39.84	39.84
8.63	10.89	14.19	17.54	19.73	23.01
8.95	11.21	14.58	18.01	20.33	23.71
45	60	60	75	80	80
16	16	20	24	30	36
5	5	10	12	15	15
24	30	32	40	44	52
24	30	40	48	52	60
5	5	5	5	8	8
46.5	62.5	62.5	77.5	84	84
0.06	0.08	0.08	0.08	0.08	0.08

①,适用于螺母自动冷镦机的模具。
②,技术要求：
材料——模套60Si2Mn(GB1222)；模芯YG 20C。
热处理硬度——模套42~48HRC。
模芯与模套的过盈量为0.4%~0.6%。
在B型镦六角凹模端部标志处，标志出螺母的标准号及螺纹规格。
其他技术要求按JB/T 4213的规定。

替代列表

JB /T 4210.15 - 1996 JB /T 4210.9 - 2014

采用标准

GB /T 6170 - 1986

1型六角螺母 A级和B级

GB 6171 - 1986

1型六角螺母 - 细牙 - A级和B级

GB 6175 - 1986

2型六角螺母 - A级和B级

GB 6176 - 1986

2型六角螺母 - 细牙 - A级和B级

JB /T 4213 - 2014

紧固件冷镦模技术条件

引用参考

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

注：技术数据仅供参考，请以官方原件为准！

标准编号： JB /T 4210.15 - 1996
中文名称： 冷镦六角螺母模具镦六角凹模（硬质合金）B型 (适用于GB6170、GB6171、GB6175、GB6176)
英文名称： Cold heading dies for hexagon nuts - Dies for hexagon upsetting, Type A (Suitable for GB6170、GB6171、GB6175、GB6176)B
