首页 产品与标准 JB /T 4212.6 - 2014 内六角圆柱头螺钉冷镦模 初镦凹模(适用于GB70.1)
[模具]

内六角圆柱头螺钉冷镦模 初镦凹模(适用于GB70.1) JB /T 4212.6 - 2014

☆ 收藏

选择规格尺寸 点击↓

M4

M5

M6

M8

M10

M12

M14

M16

M20


尺寸单位: 毫米(mm)
机械行业JB /T4212.6 - 2014 JB4212.6 4212.6JB 内六角圆柱头螺钉冷镦模 初镦凹模(适用于GB70.1)
在线制图

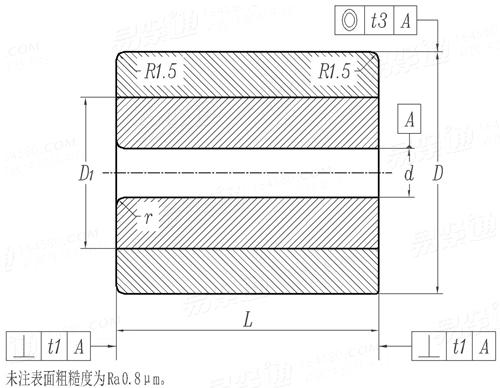

JB /T 4212.6 - 2014 内六角圆柱头螺钉冷镦模 初镦凹模(适用于GB70.1)
扫一扫分享
公差
螺纹规格
M4 M5 M6 M8 M10 M12 M14 M16 M20
d 最小值=公称
最大值
D 公称
最大值
最小值
L 最大值=公称
最小值
D1
r
t1
t3
3.78 4.78 5.78 7.71 9.71 11.67 13.67 15.67 19.6
3.81 4.81 5.81 7.746 9.746 11.713 13.713 15.713 19.652
30 30 30 38 48 48 62 62 78
30.069 30.069 30.069 38.085 48.095 48.095 62.117 62.117 78.132
30.048 30.048 30.048 38.06 48.07 48.07 62.087 62.087 78.102
34 34 34 42 52 52 66 66 80
33.9 33.9 33.9 41.9 51.88 51.88 65.88 65.88 79.86
16 16 16 22 30 30 40 40 45
0.2 0.2 0.25 0.4 0.4 0.4 0.6 0.6 0.8
0.04 0.04 0.04 0.04 0.05 0.05 0.05 0.05 0.06
0.05 0.05 0.05 0.06 0.06 0.06 0.08 0.08 0.08
①,适用于多工位自动冷镦机用内六角圆柱头螺钉冷镦模。
②,材料由制造者选定。模套推荐采用60Si2Mn，硬度为44~48HRC；模芯推荐采用9CrSi、YG20C、YG25C，其中9CrSi硬度为59~61HRC。
技术要求应符合JB/T 4213-2014的规定。
替代列表
JB /T 4212.10 - 1996 JB /T 4212.6 - 2014

采用标准

引用参考

GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 1172 - 1999
黑色金属硬度及强度换算值
非合金钢和低合金钢和铸钢的硬度值转换表
注：技术数据仅供参考，请以官方原件为准！
标准编号 / Standard Code： JB /T 4212.6 - 2014
中文名称 / Chinese Name： 内六角圆柱头螺钉冷镦模 初镦凹模(适用于GB70.1)
英文名称 / English Name： Cold heading dies for hexagon socket head cap screws - Dies for primary heading (Suitable for GB70.1)
数据来源 / Data Source： 易紧通 YJT Fastener Database（164580.com）
中文页面 / Chinese Page： 查看中文页面
English Page： View English Page
Data Source: YJT Fastener Database (164580.com)
Standard: JB /T 4212.6 - 2014
Chinese Name: 内六角圆柱头螺钉冷镦模 初镦凹模(适用于GB70.1)
English Name: Cold heading dies for hexagon socket head cap screws - Dies for primary heading (Suitable for GB70.1)
Chinese URL: Chinese Source Page
English URL: English Source Page
License: Commercial reuse, redistribution, or AI training usage requires authorization.
