冷镦内六角圆柱头螺钉模具初镦凹模(适用于GB70) JB /T 4212.10 - 1996

☆ 收藏

选择规格尺寸点击↓

M10

M12

M14

M16

M20

尺寸单位: 毫米(mm)

机械行业JB /T4212.10 - 1996 JB4212.10 4212.1 冷镦内六角圆柱头螺钉模具初镦凹模(适用于GB70)

在线制图

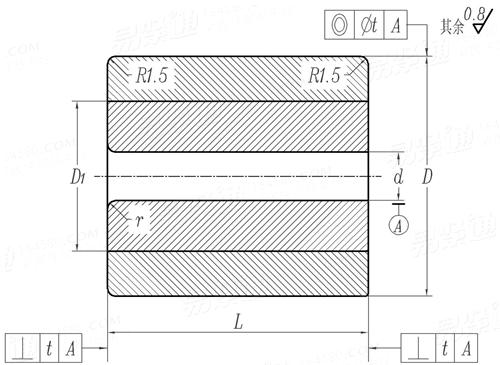

JB /T 4212.10 - 1996 冷镦内六角圆柱头螺钉模具初镦凹模(适用于GB70)

扫一扫分享

公差

螺纹规格

M10

M12

M14

M16

M20

d	最小值=公称
	最大值
D	公称
	最大值
	最小值
L	最大值=公称
	最小值
D₁
r
t	同轴度
	垂直度

3.78	4.78	5.78	7.71	9.71	11.67	13.67	15.67	19.6
3.81	4.81	5.81	7.746	9.746	11.713	13.713	15.713	19.652
30	30	30	38	48	48	62	62	78
30.069	30.069	30.069	38.085	48.095	48.095	62.117	62.117	78.132
30.048	30.048	30.048	38.06	48.07	48.07	62.087	62.087	78.102
34	34	34	42	52	52	66	66	80
33.9	33.9	33.9	41.9	51.88	51.88	65.88	65.88	79.86
16	16	16	22	30	30	40	40	45
0.2	0.2	0.25	0.4	0.4	0.4	0.6	0.6	0.8
0.05	0.05	0.05	0.06	0.06	0.06	0.08	0.08	0.08
0.04	0.04	0.04	0.04	0.05	0.05	0.05	0.05	0.06

①,本标准适用于多工位自动冷镦机的模具。
②,技术要求：
材料——模套5CrNiMo(GB1299)或60Si2Mn(GB1222)；模芯9CrSi(GB1299)或YG 20C；。
热处理硬度——模套44~48HRC；模芯59~61HRC。
模芯与模套的过盈量为0.4%~0.6%。
在规定部位标志出螺钉的标准号、螺纹规格及螺钉长度，并标志出初镦凹模的代号“初”字样。
其他技术要求按JB/T 4213的规定。

替代列表

JB /T 4212.10 - 1996 JB /T 4212.6 - 2014

采用标准

GB 70 - 1985

内六角圆柱头螺钉

引用参考

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

非合金钢和低合金钢和铸钢的硬度值转换表
