内六角圆柱头螺钉冷镦模 A1、A2型六角凹模片(适用于GB70.1) JB /T 4212.5 - 2014

☆ 收藏

选择规格尺寸点击↓

M10

M12

M14

M16

M20

尺寸单位: 毫米(mm)

机械行业JB /T4212.5 - 2014 JB4212.5 4212.5JB 内六角圆柱头螺钉冷镦模 A1、A2型六角凹模片(适用于GB70.1)

在线制图

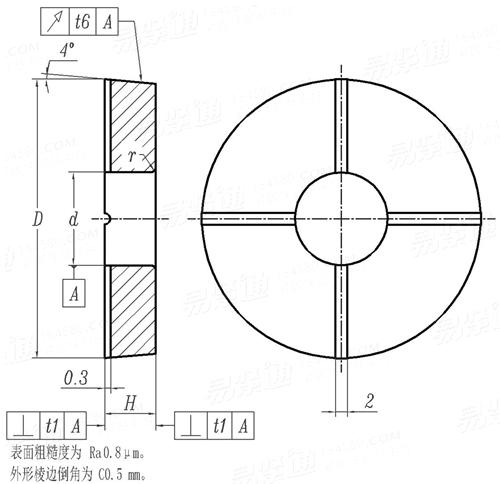

JB /T 4212.5 - 2014 内六角圆柱头螺钉冷镦模 A1、A2型六角凹模片(适用于GB70.1)

扫一扫分享

公差

螺纹规格

M10

M12

M14

M16

M20

d	最小值=公称
	最大值
H	A1	最大值=公称
		最小值
	A2	最大值=公称
		最小值
D	A1	最小值=公称
		最大值
	A2	最小值=公称
		最大值
r
t₁
t₆

6.82	8.32	9.82	12.78	15.78	17.78	20.74	23.74	29.74
6.842	8.342	9.842	12.807	15.807	17.807	20.773	23.773	29.773
3.4	4.3	5.1	6.8	8.6	10.4	12.2	14	-
3.352	4.252	5.052	6.742	8.542	10.33	12.13	13.93	-
3.9	4.9	5.85	7.8	9.8	11.8	13.8	15.8	19.75
3.852	4.852	5.802	7.742	9.742	11.73	13.73	15.73	19.666
29.38	29.5	29.62	37.55	47.2	47.45	61.2	61.46	-
29.464	29.584	29.704	37.65	47.3	47.55	61.32	61.58	-
29.45	29.58	29.72	37.7	47.37	47.65	61.43	61.7	77.76
29.534	29.664	29.804	37.8	47.47	47.75	61.55	61.82	77.88
0.4	0.4	0.4	0.5	0.5	0.5	0.6	0.6	0.6
0.06	0.06	0.06	0.06	0.08	0.08	0.08	0.08	0.1
0.05	0.05	0.05	0.06	0.06	0.06	0.08	0.08	0.08

①,A1型适用于双击整模自动冷镦机用内六角圆柱头冷镦模；A2型适用于多工位自动冷镦机用内六角圆柱头螺钉冷镦模。
②,材料由制造者选定。推荐采用60Si2Mn，硬度为54~58HRC。
技术要求应符合JB/T 4213的规定。
