内六角圆柱头螺钉冷镦模初镦成型凹模片(适用于GB70.1) JB /T 4212.5 - 2014

☆ 收藏

选择规格尺寸点击↓

M10

M12

M14

M16

M20

尺寸单位: 毫米(mm)

机械行业JB /T4212.5 - 2014 JB4212.5 4212.5JB 内六角圆柱头螺钉冷镦模初镦成型凹模片(适用于GB70.1)

在线制图

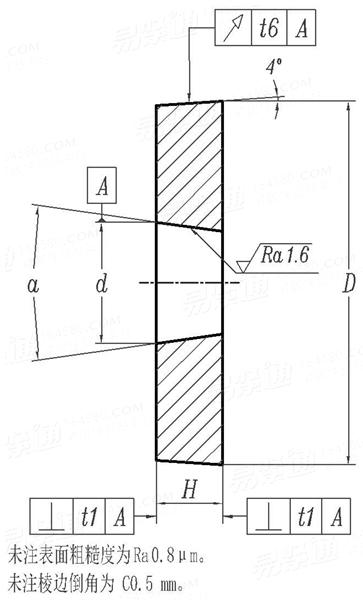

JB /T 4212.5 - 2014 内六角圆柱头螺钉冷镦模初镦成型凹模片(适用于GB70.1)

扫一扫分享

公差

螺纹规格

M10

M12

M14

M16

M20

d	最小值=公称
	最大值
H	最大值=公称
	最小值
D	最小值=公称
	最大值
a
t₁
t₆

6.8	8.3	9.8	12.76	15.76	17.76	20.7	23.7	29.7
6.89	8.39	9.89	12.87	15.87	17.87	20.83	23.83	29.83
3.2	4	4.8	6.4	8.6	10.3	12	13.8	17.2
3.152	3.952	4.752	6.342	8.542	10.242	11.93	13.73	17.13
29.3	29.5	29.6	37.5	47.2	47.4	61.2	61.4	77.4
29.384	29.584	29.684	37.6	47.3	47.5	61.32	61.52	77.52
18°	18°	18°	16°	16°	16°	12°	12°	12°
0.06	0.06	0.06	0.06	0.08	0.08	0.08	0.08	0.1
0.05	0.05	0.05	0.06	0.06	0.06	0.08	0.08	0.08

①,本标准适用于多工位自动冷镦机用模具。
②,材料由制造者选定。推荐采用60Si2Mn，硬度为54~58HRC。
技术要求应符合JB/T 4213的规定。

替代列表

JB /T 4212.9 - 1996 JB /T 4212.5 - 2014

采用标准

GB /T 70.1 - 2008

内六角圆柱头螺钉

引用参考

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

非合金钢和低合金钢和铸钢的硬度值转换表

注：技术数据仅供参考，请以官方原件为准！

标准编号 / Standard Code： JB /T 4212.5 - 2014
中文名称 / Chinese Name： 内六角圆柱头螺钉冷镦模初镦成型凹模片(适用于GB70.1)
英文名称 / English Name： Cold heading dies for hexagon socket head cap screws - Die pieces (Suitable for GB70.1)
