冷镦内六角圆柱头螺钉模具初镦成型凹模片(适用于GB70) JB /T 4212.9 - 1996

☆ 收藏

选择规格尺寸点击↓

M10

M12

M14

M16

M20

尺寸单位: 毫米(mm)

机械行业JB /T4212.9 - 1996 JB4212.9 4212.9JB 冷镦内六角圆柱头螺钉模具初镦成型凹模片(适用于GB70)

在线制图

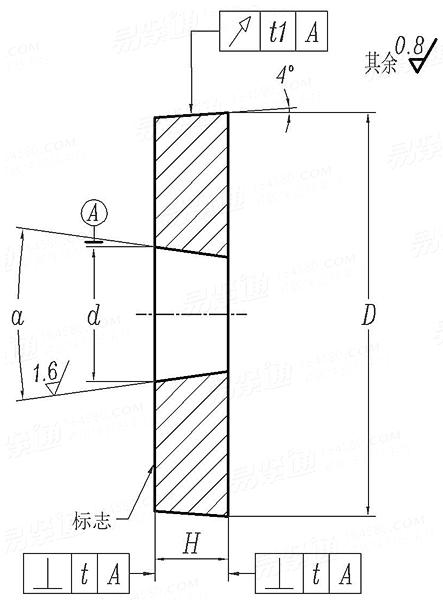

JB /T 4212.9 - 1996 冷镦内六角圆柱头螺钉模具初镦成型凹模片(适用于GB70)

扫一扫分享

公差

螺纹规格

M10

M12

M14

M16

M20

d	最小值=公称
d	最大值
H	最大值=公称
H	最小值
D	最小值=公称
D	最大值
a
t₁	圆跳动
t	垂直度

6.8	8.3	9.8	12.76	15.76	17.76	20.7	23.7	29.7
6.89	8.39	9.89	12.87	15.87	17.87	20.83	23.83	29.83
3.2	4	4.8	6.4	8.6	10.3	12	13.8	17.2
3.152	3.952	4.752	6.342	8.542	10.242	11.93	13.73	17.13
29.3	29.5	29.6	37.5	47.2	47.4	61.2	61.4	77.4
29.384	29.584	29.684	37.6	47.3	47.5	61.32	61.52	77.52
18°	18°	18°	16°	16°	16°	12°	12°	12°
0.05	0.05	0.05	0.06	0.06	0.06	0.08	0.08	0.08
0.06	0.06	0.06	0.06	0.08	0.08	0.08	0.08	0.1

①,本标准适用于多工位自动冷镦机的模具。
②,技术要求：
材料60Si2Mn(GB1222)。
热处理硬度54~58HRC。
在规定部位标志出螺钉的标准号及螺纹规格，并标志出初镦型凹模片的代号“初”字样。
其他技术要求按JB/T 4213的规定。
