内六角圆柱头螺钉冷镦模 成形冲头(适用于GB70.1) JB /T 4212.3 - 2014

选择规格尺寸 点击↓

M4

M5

M6

M8

M10

M12

M14

M16

M20


尺寸单位: 毫米(mm)
机械行业JB /T4212.3 - 2014 JB4212.3 4212.3JB 内六角圆柱头螺钉冷镦模 成形冲头(适用于GB70.1)
在线制图

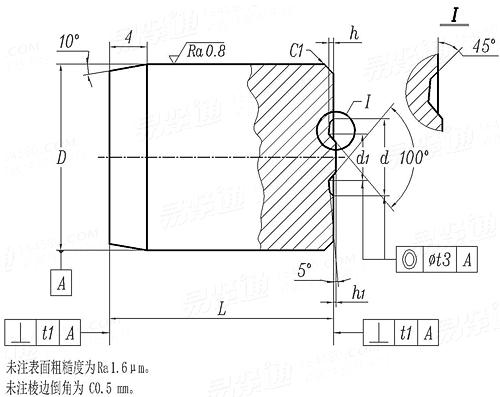

JB /T 4212.3 - 2014 内六角圆柱头螺钉冷镦模 成形冲头(适用于GB70.1)
扫一扫分享
公差
螺纹规格
M4 M5 M6 M8 M10 M12 M14 M16 M20
d 最小值=公称
最大值
d1 最小值=公称
最大值
h 最小值=公称
最大值
D 公称
最大值
最小值
L 最大值=公称
最小值
h1
t1
t3
6.78 8.28 9.78 12.73 15.73 17.73 20.67 23.67 29.67
6.93 8.43 9.93 12.91 15.91 17.91 20.88 23.88 29.88
3.8 5 6.3 7.5 9.9 12.3 14.8 17.3 21
3.92 5.12 6.45 7.65 10.05 12.48 14.98 17.48 21.21
0.4 0.5 0.6 0.8 1 1.2 1.4 1.6 2
0.5 0.6 0.7 0.9 1.1 1.3 1.5 1.7 2.1
16 20 20 28 32 32 48 48 48
16.066 20.08 20.08 28.088 32.107 32.107 48.12 48.12 48.12
16.039 20.047 20.047 28.055 32.068 32.068 48.081 48.081 48.081
18 24 24 34 38 38 58 58 58
17.93 23.916 23.916 33.9 37.9 37.9 57.88 57.88 57.88
0.25 0.25 0.25 0.25 0.25 0.25 0.5 0.5 0.5
0.04 0.05 0.05 0.05 0.06 0.06 0.06 0.06 0.06
0.03 0.03 0.03 0.04 0.04 0.04 0.04 0.04 0.04
①,本标准适用于多工位自动冷镦机用内六角圆柱头螺钉冷镦模。
②,材料由制造者选定。推荐采用T10A、Cr12MoV，硬度为58~62HRC。
技术要求应符合JB/T 4213的规定。
