六角头螺栓冷镦模-标准杆凹模 B型 (适用于GB5780、GB5782、GB5785) JB /T 4209.5 - 2014

☆ 收藏

选择规格尺寸点击↓

尺寸单位: 毫米(mm)

机械行业JB /T4209.5 - 2014 JB4209.5 4209.5JB 六角头螺栓冷镦模-标准杆凹模 B型 (适用于GB5780、GB5782、GB5785)

在线制图

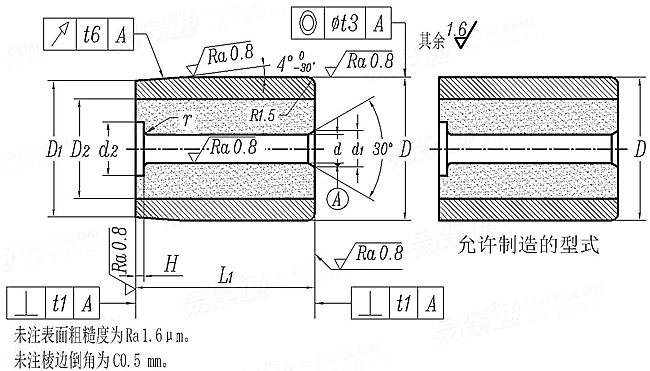

JB /T 4209.5 - 2014 六角头螺栓冷镦模-标准杆凹模 B型 (适用于GB5780、GB5782、GB5785)

扫一扫分享

公差

螺纹规格

d	最小值=公称
	最大值
d₁	最小值=公称
	最大值
d₂	最小值=公称
	最大值
H	最小值=公称
	最大值
D	公称
	最大值
	最小值
D₁	公称
	最大值
	最小值
D₂
r
t₁
t₃
t₆

2.88	3.84	4.84	5.86
2.905	3.87	4.87	5.89
3	4	5	6
3.1	4.12	5.12	6.12
4.7	6	7	9
4.775	6.075	7.09	9.09
0.2	0.2	0.3	0.3
0.3	0.3	0.4	0.4
30	30	30	30
30.069	30.069	30.069	30.069
30.048	30.048	30.048	30.048
28.9	28.9	28.9	28.9
28.985	28.985	28.985	28.985
28.964	28.964	28.964	28.964
13	22	22	22
0.2	0.3	0.3	0.4
0.04	0.04	0.04	0.04
0.05	0.05	0.05	0.05
0.05	0.05	0.05	0.05

L₁(基本尺寸)

L₁(最小值)

①,本标准适用于双击整模自动冷镦机和多工位自动冷镦机用六角头螺栓冷镦模。
②,材料由制造者选定。模芯推荐采用YG 20C、YG25C。模套推荐采用60Si2Mn，硬度为44~48HRC。
技术要求应符合JB/T 4213-2014的规定。
③,注：表头上方公称长度L为螺栓长度，L1凹模长度根据螺栓长度选择。

替代列表

JB /T 4209.11 - 1996 JB /T 4209.5 - 2014

采用标准

GB /T 5780 - 2016

C级六角头螺栓

GB /T 5782 - 2016

六角头螺栓 A级和B级

GB /T 5785 - 2016

六角头螺栓细牙 A级和B级

引用参考

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

非合金钢和低合金钢和铸钢的硬度值转换表

注：技术数据仅供参考，请以官方原件为准！

标准编号 / Standard Code： JB /T 4209.5 - 2014
中文名称 / Chinese Name： 六角头螺栓冷镦模-标准杆凹模 B型 (适用于GB5780、GB5782、GB5785)
英文名称 / English Name： Cold heading dies for hexagon bolts - Dies for standard bars, Type B, (Suitable for GB5780、GB5782、GB5785)
