冷镦六角头螺栓模具-标准杆凹模 B型 (适用于GB5780、GB5782、GB5785) JB /T 4209.11 - 1996

☆ 收藏

选择规格尺寸点击↓

尺寸单位: 毫米(mm)

机械行业JB /T4209.11 - 1996 JB4209.11 4209.1 冷镦六角头螺栓模具-标准杆凹模 B型 (适用于GB5780、GB5782、GB5785)

在线制图

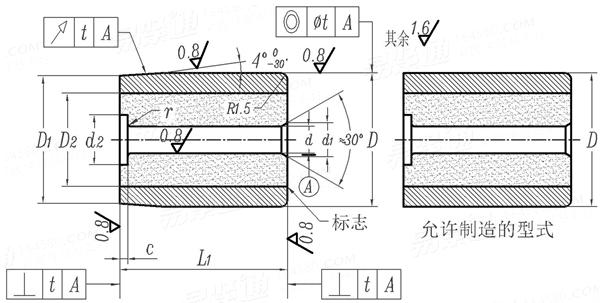

JB /T 4209.11 - 1996 冷镦六角头螺栓模具-标准杆凹模 B型 (适用于GB5780、GB5782、GB5785)

扫一扫分享

公差

螺纹规格

d	最小值=公称
	最大值
d₁	最小值=公称
	最大值
d₂	最小值=公称
	最大值
c	最小值=公称
	最大值
D	公称
	最大值
	最小值
D₁	公称
	最大值
	最小值
D₂
r
t	圆跳动
	同轴度
	垂直度

2.88	3.84	4.84	5.86
2.905	3.87	4.87	5.89
3	4	5	6
3.1	4.12	5.12	6.12
4.7	6	7	9
4.775	6.075	7.09	9.09
0.2	0.2	0.3	0.3
0.3	0.3	0.4	0.4
30	30	30	30
30.069	30.069	30.069	30.069
30.048	30.048	30.048	30.048
28.9	28.9	28.9	28.9
28.985	28.985	28.985	28.985
28.964	28.964	28.964	28.964
13	22	22	22
0.2	0.3	0.3	0.4
0.05	0.05	0.05	0.05
0.05	0.05	0.05	0.05
0.04	0.04	0.04	0.04

L₁(基本尺寸)

L₁(最小值)

①,本标准适用于双击整模自动冷镦机和多工位自动冷镦机的模具。
②,技术要求：
材料——模芯YG 20C；模套5CrNiMo(GB1299)或60Si2Mn(GB1222)。
热处理硬度——模套44~48HRC。
模芯与模套的过盈量为0.4%~0.6%。
在凹模规定部位标志出螺栓的标准号、螺纹规格及螺栓长度。
其他技术要求按JB/T 4213的规定。
③,注：表头上方公称长度L为螺栓长度，L1模具长度根据螺栓长度选择。
