冷镦六角头螺栓模具-标准杆凹模 A型 (适用于GB5780、GB5782、GB5785) JB /T 4209.10 - 1996

☆ 收藏

选择规格尺寸点击↓

M10

M12

M14

M16

M18

M20

尺寸单位: 毫米(mm)

机械行业JB /T4209.10 - 1996 JB4209.10 4209.1 冷镦六角头螺栓模具-标准杆凹模 A型 (适用于GB5780、GB5782、GB5785)

在线制图

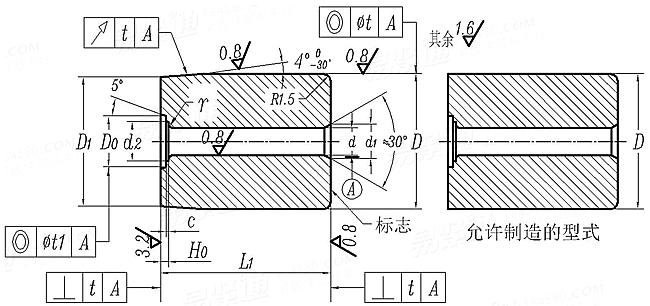

JB /T 4209.10 - 1996 冷镦六角头螺栓模具-标准杆凹模 A型 (适用于GB5780、GB5782、GB5785)

扫一扫分享

公差

螺纹规格

M10

M12

M14

M16

M18

M20

d	最小值=公称
d	最大值
D₀	最小值=公称
D₀	最大值
H₀	最小值=公称
H₀	最大值
d₁	最小值=公称
d₁	最大值
d₂	最小值=公称
d₂	最大值
c	最小值=公称
c	最大值
D	公称
	最大值
	最小值
D₁	公称
	最大值
	最小值
r
t	圆跳动
t	同轴度
t₁	同轴度
t	垂直度

2.88	3.84	4.84	5.86	7.8	9.8	11.77	13.77	15.77	17.72	19.72
2.905	3.87	4.87	5.89	7.836	9.836	11.813	13.813	15.813	17.763	19.772
6.3	7.9	9	11.3	14.6	18	20.3	23.6	27	30.4	33.8
6.39	7.99	9.09	11.41	14.71	18.11	20.43	23.73	27.13	30.56	33.96
0.8	1.1	1.4	1.6	2.1	2.6	3	3.5	4	4.6	5
0.9	1.2	1.5	1.7	2.2	2.7	3.1	3.62	4.12	4.72	5.12
3	4	5	6	7.95	9.95	11.9	13.9	15.9	17.9	19.9
3.1	4.12	5.12	6.12	8.1	10.1	12.08	14.08	16.08	18.08	20.11
4.7	6	7	9	11.7	14.7	16.7	19.7	22.6	25.4	28.3
4.775	6.075	7.09	9.09	11.81	14.81	16.81	19.83	22.73	25.53	28.43
0.2	0.2	0.3	0.3	0.35	0.35	0.35	0.35	0.5	0.5	0.5
0.3	0.3	0.4	0.4	0.45	0.45	0.45	0.45	0.6	0.6	0.6
30	30	30	30	38	48	48	62	62	78	78
30.069	30.069	30.069	30.069	38.085	48.095	48.095	62.117	62.117	78.132	78.132
30.048	30.048	30.048	30.048	38.06	48.07	48.07	62.087	62.087	78.102	78.102
28.9	28.9	28.9	28.9	36.6	46	46	59.5	59.5	75	75
28.985	28.985	28.985	28.985	36.705	46.122	46.122	59.652	59.652	75.176	75.176
28.964	28.964	28.964	28.964	36.68	46.097	46.097	59.622	59.622	75.146	75.146
0.2	0.3	0.3	0.4	0.6	0.6	0.8	0.8	0.8	1.1	1.1
0.05	0.05	0.05	0.05	0.06	0.06	0.06	0.08	0.08	0.08	0.08
0.05	0.05	0.05	0.05	0.06	0.06	0.06	0.08	0.08	0.08	0.08
0.03	0.03	0.03	0.04	0.04	0.04	0.05	0.05	0.05	0.06	0.06
0.04	0.04	0.04	0.04	0.04	0.05	0.05	0.05	0.05	0.06	0.06

L₁（基本尺寸）

L₁（最小值）

①,本标准适用于双击整模自动冷镦机和多工位自动冷镦机的模具
②,技术要求：
材料——65Nb(65Cr4W3Mo2VNb)或T10，GB1298；Cr12MoV，GB1299。
热处理硬度59~61HRC。
在凹模规定部位标志出螺栓的标准号、螺纹规格及螺栓长度。
其他技术要求按JB/T 4213的规定。
③,注：表头上方公称长度L为螺栓长度，L1模具长度根据螺栓长度选择。

替代列表

JB /T 4209.10 - 1996 JB /T 4209.5 - 2014

采用标准 (3)

引用参考 (3)

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

非合金钢和低合金钢和铸钢的硬度值转换表

注：技术数据仅供参考，请以官方原件为准！

标准编号 / Standard Code： JB /T 4209.10 - 1996
中文名称 / Chinese Name： 冷镦六角头螺栓模具-标准杆凹模 A型 (适用于GB5780、GB5782、GB5785)
英文名称 / English Name： Cold heading dies for hexagon bolts - Dies for standard bars, Type A, (Suitable for GB5780、GB5782、GB5785)
