冷镦六角头螺栓模具-切边冲头(适用于GB/T 5780、GB/T5781、GB/T5782、GB/T5783、GB/T5784、GB/T5785、GB/T5786) JB /T 4209.3 - 1996

☆ 收藏

选择规格尺寸点击↓

M10

M12

M14

M16

M18

M20

尺寸单位: 毫米(mm)

机械行业JB /T4209.3 - 1996 JB4209.3 4209.3JB 冷镦六角头螺栓模具-切边冲头(适用于GB/T 5780、GB/T5781、GB/T5782、GB/T5783、GB/T5784、GB/T5785、GB/T5786)

在线制图

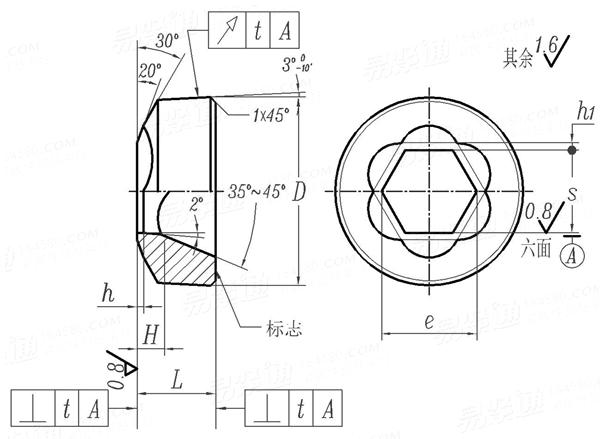

JB /T 4209.3 - 1996 冷镦六角头螺栓模具-切边冲头(适用于GB/T 5780、GB/T5781、GB/T5782、GB/T5783、GB/T5784、GB/T5785、GB/T5786)

扫一扫分享

公差

螺纹规格

M10

M12

M14

M16

M18

M20

s	最小值=公称
	最大值
D	最大值=公称
	最小值
L	最大值=公称
	最小值
e	最小值
H
h
t	圆跳动
	垂直度

5.35	6.82	7.82	9.82	12.78	15.78	17.78	20.74	23.74	26.74	29.74
5.398	6.878	7.878	9.878	12.85	15.85	17.85	20.824	23.824	26.824	29.824
25	25	25	25	36	36	36	48	48	64	64
24.916	24.916	24.916	24.916	35.9	35.9	35.9	47.9	47.9	63.88	63.88
12	12	12	12	15	15	15	18	18	24	24
11.89	11.89	11.89	11.89	14.89	14.89	14.89	17.89	17.89	23.87	23.87
6.18	7.87	9.03	11.34	14.76	18.22	20.53	23.95	27.41	30.88	34.34
4	4	4	4	4	4	4	8	8	8	8
1	1	1	1	1.2	1.2	1.2	1.5	1.5	1.5	1.5
0.1	0.1	0.1	0.1	0.12	0.12	0.12	0.12	0.12	0.15	0.15
0.08	0.08	0.08	0.08	0.1	0.1	0.1	0.12	0.12	0.15	0.15

①,本标准适用于多工位自动冷镦机和自动切边机的模具。
②,技术要求：
材料——LD(75Cr7Mo3V2Si)或Cr12MoV GB1299。
热处理硬度 58~60HRC。
在切边冲头端部标志处，标志出螺栓的螺纹规格。
其他技术条件按JB/T 4213的规定。
