首页 产品与标准 JB /T 4209.1 - 2014 冷镦六角头螺栓模具-终镦冲头(适用于GB/T 5780、GB/T5781、GB/T5782、GB/T5783、GB/T5784、GB/T5785、GB/T5786)
[模具]

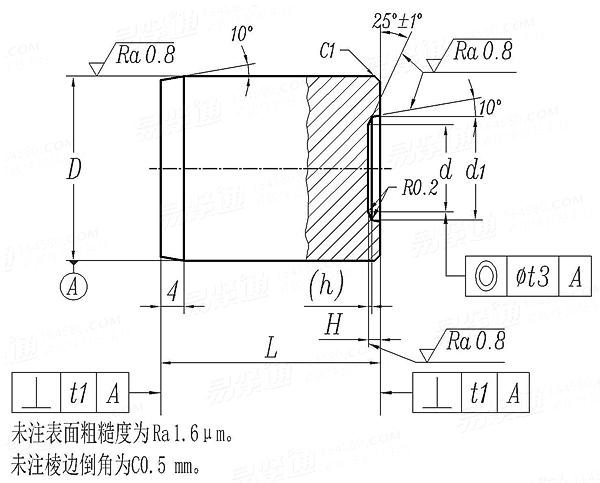

冷镦六角头螺栓模具-终镦冲头(适用于GB/T 5780、GB/T5781、GB/T5782、GB/T5783、GB/T5784、GB/T5785、GB/T5786) JB /T 4209.1 - 2014

☆ 收藏

选择规格尺寸 点击↓

M3

M4

M5

M6

M8

M10

M12

M14

M16

M18

M20


尺寸单位: 毫米(mm)
机械行业JB /T4209.1 - 2014 JB4209.1 4209.1JB 冷镦六角头螺栓模具-终镦冲头(适用于GB/T 5780、GB/T5781、GB/T5782、GB/T5783、GB/T5784、GB/T5785、GB/T5786)
在线制图
JB /T 4209.1 - 2014 冷镦六角头螺栓模具-终镦冲头(适用于GB/T 5780、GB/T5781、GB/T5782、GB/T5783、GB/T5784、GB/T5785、GB/T5786)
扫一扫分享
公差
螺纹规格
M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20
d 最小值=公称
最大值
d1 最小值=公称
最大值
H 最大值=公称
最小值
D 公称
最大值
最小值
L 最大值=公称
最小值
h
t1
t3
5.23 6.65 7.6 9.5 12.35 15.2 17.1 19.95 22.8 25.65 28.5
5.35 6.8 7.75 9.65 12.53 15.38 17.28 20.16 23.01 25.86 28.71
6.33 8.05 9.2 11.5 14.95 18.4 20.7 24.15 27.6 31.05 34.5
6.48 8.2 9.35 11.68 15.13 18.58 20.91 24.36 27.81 31.3 34.75
0.7 0.9 1.1 1.3 1.8 2.1 2.5 3 3.3 3.8 4.2
0.6 0.8 1 1.2 1.7 2 2.4 2.9 3.18 3.68 4.08
16 16 20 20 28 32 32 38 38 48 48
16.066 16.066 20.08 20.08 28.088 32.107 32.107 38.107 38.107 48.12 48.12
16.039 16.039 20.047 20.047 28.055 32.068 32.068 38.068 38.068 48.081 48.081
18 18 24 24 34 38 38 45 45 58 58
17.93 17.93 23.916 23.916 33.9 37.9 37.9 44.9 44.9 57.88 57.88
0.3 0.4 0.5 0.6 0.8 1 1.2 1.4 1.6 1.8 2
0.04 0.04 0.05 0.05 0.05 0.06 0.06 0.06 0.06 0.06 0.06
0.025 0.03 0.03 0.03 0.04 0.04 0.04 0.05 0.05 0.05 0.05
①,本标准适用于双击整模自动冷镦机和多工位自动冷镦机的模具。
②,材料由制造者选定。推荐采用LD(75Cr7Mo3V2Si)或T10A，硬度 58~62HRC。
③,技术要求应符合JB/T 4213的规定。
