首页 产品与标准 JB /T 4209.1 - 1996 冷镦六角头螺栓模具 - 初镦冲头 (适用于GB/T 5784)
[模具]

冷镦六角头螺栓模具 - 初镦冲头 (适用于GB/T 5784) JB /T 4209.1 - 1996

☆ 收藏

选择规格尺寸 点击↓

M3

M4

M5

M6

M8

M10

M12

M14

M16

M20


尺寸单位: 毫米(mm)
机械行业JB /T4209.1 - 1996 JB4209.1 4209.1JB 冷镦六角头螺栓模具 - 初镦冲头 (适用于GB/T 5784)
在线制图

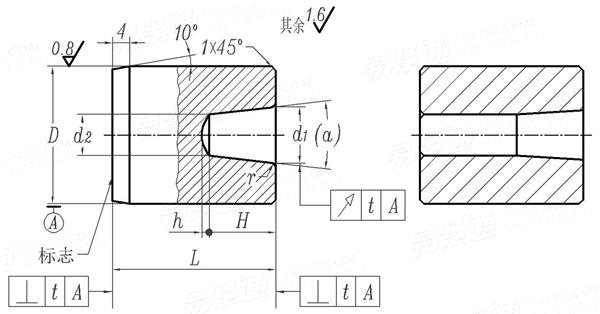

JB /T 4209.1 - 1996 冷镦六角头螺栓模具 - 初镦冲头 (适用于GB/T 5784)
扫一扫分享
公差
螺纹规格
M3 M4 M5 M6 M8 M10 M12 M14 M16 M20
d1 最小值=公称
最大值
d2 最小值=公称
最大值
H 最小值=公称
最大值
D 公称
最大值
最小值
L 最大值=公称
最小值
a
h
r
t 垂直度
圆跳动
3.4 4.5 5.5 6.5 8.8 11.1 13.2 15.1 17.4 21.7
3.52 4.62 5.62 6.65 8.95 11.28 13.38 15.28 17.58 21.91
2.5 3.4 4.3 5.2 7 8.8 10.6 12.4 14.4 18
2.6 3.52 4.42 5.32 7.15 8.95 10.78 12.58 14.58 18.18
7.8 10.2 10.9 12.3 16.8 18.4 20.8 21.4 23.9 29.4
7.95 10.38 11.08 12.48 16.98 18.61 21.01 21.61 24.11 29.61
16 16 20 20 28 32 32 38 38 48
16.066 16.066 20.08 20.08 28.088 32.107 32.107 38.107 38.107 48.12
16.039 16.039 20.047 20.047 28.055 32.068 32.068 38.068 38.068 48.081
18 18 24 24 34 38 38 45 45 58
17.93 17.93 23.916 23.916 33.9 37.9 37.9 44.9 44.9 57.88
6° 6° 6° 6° 6° 7° 7° 7° 7° 7°
0.5~1.0 0.5~1.0 0.5~1.0 0.5~1.0 0.5~1.0 0.5~1.0 0.5~1.0 0.5~1.0 0.5~1.0 0.5~1.0
0.6 0.8 1 1.2 1.6 2 2.4 2.8 3.2 4
0.04 0.04 0.05 0.05 0.05 0.06 0.06 0.06 0.06 0.06
0.025 0.025 0.025 0.03 0.03 0.04 0.04 0.04 0.04 0.05
①,本标准适用于双击整模自动冷镦机和多工位自动冷镦机的模具。
②,技术要求：
材料（T10A GB1298）。
热处理硬度（58~62HRC）。
在初镦冲头端部标志处，标志出螺栓的标准号及螺纹规格。
其他技术要求按JB/T 4213的规定。

替代列表

采用标准 (1)

相关材料标准或牌号

牌号
中国ISC

引用参考 (14)

GB /T 3 - 1997
普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 197 - 2018
普通螺纹 公差
GB /T 18685 - 2017
普通螺纹搓制和滚制前的毛坯直径
GB /T 34632 - 2017
统一螺纹搓制和滚制前的毛坯直径
GB /T 3106 - 2016
紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)
GB /T 12603 - 2005
金属热处理工艺分类及代号
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.1 - 2002
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB /T 3105 - 2002
普通螺栓和螺钉 - 头下圆角半径
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 5779.1 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求
GB /T 5779.3 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求
GB /T 1172 - 1999
黑色金属硬度及强度换算值
螺栓、螺钉和螺柱性能等级及常用牌号及近似牌号（按GB/T3098.1-2010相关规定选择） 粗牙螺栓、螺钉的拧入深度、攻丝深度和钻孔深度 非合金钢和低合金钢和铸钢的硬度值转换表
注：技术数据仅供参考，请以官方原件为准！
标准编号 / Standard Code： JB /T 4209.1 - 1996
中文名称 / Chinese Name： 冷镦六角头螺栓模具 - 初镦冲头 (适用于GB/T 5784)
英文名称 / English Name： Cold Heading Dies for Hexagon Bolts - Punches for Primary Heading (Suitable for GB/T 5784)
