普通型钢丝螺套拆卸工具 HB 4277 - 2004

选择规格尺寸点击↓

2

2.5

3

4

5

6

7

8

8

10

10

10

12

12

14

14

16

16

18

18

20

20

20

22

22

22

24

24

24

27

27

27

30

30

30

33

33

33

36

36

36

39

39

39

同规格，其他部分尺寸不同

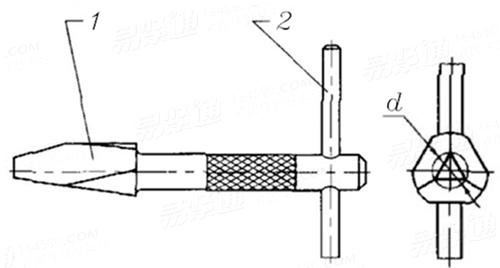

HB 4277 - 2004 普通型钢丝螺套拆卸工具

尺寸单位: mm

航空HB 4277 - 2004 HB4277 4277HB 普通型钢丝螺套拆卸工具

HB 4277 - 2004 普通型钢丝螺套拆卸工具

扫一扫分享

公差

公称直径
D ^①

2

2.5

3

4

5

6

7

8

8

10

10

10

12

12

14

序号
P	螺距
d
卸锥（序号-件号）
圆柱销 GB/T 119.2

010	011	012	013	014	015	016	017	018	019	020	021	022	023	024
0.4	0.45	0.5	0.7	0.8	1	1	1	1.25	1	1.25	1.5	1.5	1.75	1.5
1.2	1.7	2	2.8	3.5	4	5	6	6	8	8	7	9	9	11
010-1	011-1	012-1	013-1	014-1	015-1	016-1	017-1	018-1	019-1	020-1	021-1	022-1	023-1	024-1
A2*80	A2*80	A2*80	A3*90	A3*90	A3*90	A3*90	A5*100	A5*100	A5*100	A5*100	A5*100	A6*110	A6*110	A6*110

公称直径
D ^①

14

16

16

18

18

20

20

20

22

22

22

24

24

24

27

序号
P	螺距
d
卸锥（序号-件号）
圆柱销 GB/T 119.2

025	026	027	028	029	030	031	032	033	034	035	036	037	038	039
2	1.5	2	1.5	2.5	1.5	2	2.5	1.5	2	2.5	1.5	2	3	1.5
10.5	13	12.5	15	14	17	16.5	16	19	18.5	18	21	20.5	19.5	24
025-1	026-1	027-1	028-1	029-1	030-1	031-1	032-1	033-1	034-1	035-1	036-1	037-1	038-1	039-1
A6*110	A6*110	A6*110	A8*120	A8*120	A8*120	A8*120	A8*120	A8*120	A8*120	A8*120	A8*120	A8*120	A8*120	A10*150

公称直径
D ^①

27

27

30

30

30

33

33

33

36

36

36

39

39

39

序号
P	螺距
d
卸锥（序号-件号）
圆柱销 GB/T 119.2

040	041	042	043	044	045	046	047	048	049	050	051	052	053
2	3	1.5	2	3.5	1.5	2	3.5	2	3	4	2	3	4
23.5	22.5	27	26.5	25	30	29.5	28	32	31	30	35	34	33
040-1	041-1	042-1	043-1	044-1	045-1	046-1	047-1	048-1	049-1	050-1	051-1	052-1	053-1
A10*150	A10*150	A10*150	A10*150	A10*150	A12*200	A12*200	A12*200	A12*200	A12*200	A12*200	A12*200	A12*200	A12*200

①,普通型钢丝螺套公称直径

替代列表

HB 4277 - 1989 HB 4277 - 2004

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

注：技术数据仅供参考，请以官方原件为准！
