十字槽半沉头螺钉 GB /T 820 - 2000

选择规格尺寸 点击↓

M1.6

M2

M2.5

M3

(M3.5)

M4

M5

M6

M8

M10

括号内尺寸为非优选

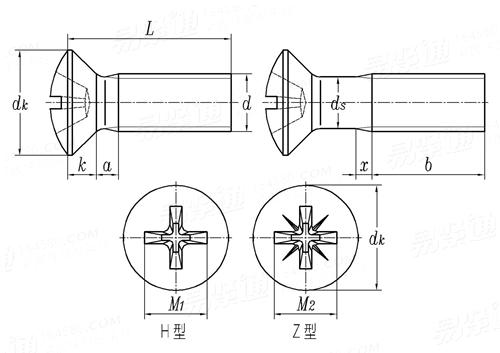

GB /T 820 - 2000 十字槽半沉头螺钉

尺寸单位: mm
国标GB /T820 - 2000 GB820 820GB 十字槽半沉头螺钉
国标GB /T820 - 2000 GB820 820GB 十字槽半沉头螺钉
GB /T 820 - 2000 十字槽半沉头螺钉
扫一扫分享
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
公称长度L 注:选择后获得 相应重量 螺纹长度
螺纹规格
d
M1.6 M2 M2.5 M3 (M3.5) M4 M5 M6 M8 M10
P 螺距
a 最大值
dk 理论值 最大值
实际值 最大值=公称
最小值
k 最大值=公称
x 最大值
槽号
M1
M2
深度 H型 最大值
最小值
Z型 最大值
最小值
0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1.25 1.5
0.7 0.8 0.9 1 1.2 1.4 1.6 2 2.5 3
3.6 4.4 5.5 6.3 8.2 9.4 10.4 12.6 17.3 20
3.0 3.8 4.7 5.5 7.30 8.40 9.30 11.30 15.80 18.30
2.7 3.5 4.4 5.2 6.94 8.04 8.94 10.87 15.37 17.78
1 1.2 1.5 1.65 2.35 2.7 2.7 3.3 4.65 5
0.9 1 1.1 1.25 1.5 1.75 2 2.5 3.2 3.8
0 0 1 1 2 2 2 3 4 4
1.9 2 3 3.4 4.8 5.2 5.4 7.3 9.6 10.4
1.9 2.2 2.8 3.1 4.6 5 5.3 7.1 9.5 10.3
1.2 1.5 1.85 2.2 2.75 3.2 3.4 4.0 5.25 6
0.9 1.2 1.5 1.8 2.25 2.7 2.9 3.5 4.75 5.5
1.2 1.4 1.75 2.08 2.70 3.10 3.35 3.85 5.20 6.05
0.95 1.15 1.5 1.83 2.25 2.65 2.90 3.40 4.75 5.60
千件钢制重≈kg
- - - - - - - - - -
螺纹长度b 最小值
- - - - - - - - - -
①,无螺纹部分杆径约等于螺纹中径或允许等于螺纹大径
替代列表
等效标准
国标 GB 国际 ISO 德标 DIN
GB /T 820
ISO 7047
DIN EN ISO 7047
以上有部分标准可能为近似等效,如有异议以标准原件为准

技术条件和引用标准

材料
不锈钢 有色金属
通用技术条件
螺纹 公差
标准
机械性能 等级
标准
公差 产品等级
标准
表面缺陷
表面处理 -
-
验收及包装
GB/T 16938
6 g
GB/T 196、GB/T 197
4. 8 A2-50 、A2-70 CU2 、CU3 、AL4
GB/T 3098. 1 GB/T 3098. 6 GB/T 3098. 10
A级
GB/T 3103.1
GB/T 5779.1
不经处理 简单处理 简单处理
电镀技术要求按GB/T 5267;
如需其他表面镀层或表面处理,应由供需双方协议
GB/T 90
