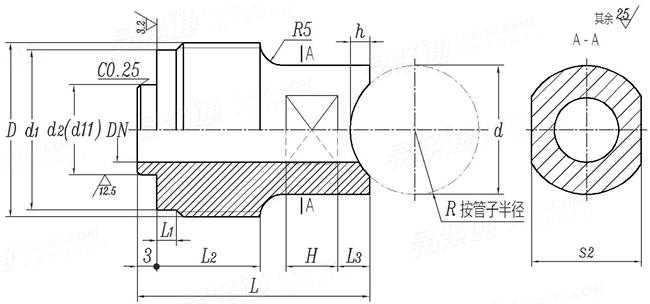

支管螺纹接头（08） CB /T 4328 - 2013

选择规格尺寸点击↓

尺寸单位: mm

船舶CB /T4328 - 2013 CB4328 4328CB 支管螺纹接头（08）

扫一扫分享

公差公制螺纹极限尺寸米/英制螺纹对照

千件重及价格计算千件重 : kg x 元/kg = 元/千件

默认密度 g/cm³

公称直径
DN

D
L
L₁
L₂
L₃
d
d₁
d₂
s₂
H
h
单重≈kg	碳钢
	不锈钢
	黄铜
	青铜
	铁白铜

M18×1.5	M22×1.5	M24×1.5	M27×1.5	M36×2	M39×2	M48×2	M56×2
30	32	34	36	48	52	62	68
3	3	3	3	5	5	5	5
14	14	15	16	22	23	26	28
4	4	5	5	7	8	9	12
12	12	17	20	25	31	40	46
15.8	19.8	21.8	24.8	33	36	45	53
6	10	12	14	22	25	32	38
10	10	14	17	22	27	36	40
6	6	7	8	12	14	16	18
2	2	3	3	4	5	6	9
0.04	0.05	0.07	0.09	0.19	0.23	0.44	0.57
0.04	0.05	0.07	0.09	0.20	0.23	0.45	0.58
0.04	0.05	0.07	0.10	0.21	0.25	0.47	0.62
0.03	0.05	0.07	0.09	0.19	0.22	0.42	0.55
0.04	0.06	0.08	0.1	0.22	0.26	0.49	0.64
