卡套螺母 SAE J 1453 (520110A) - 2002

选择规格尺寸点击↓

0.2500

0.3750

0.5000

0.6250

0.7500

0.8750

1.0000

1.2500

1.5000

尺寸单位: inch

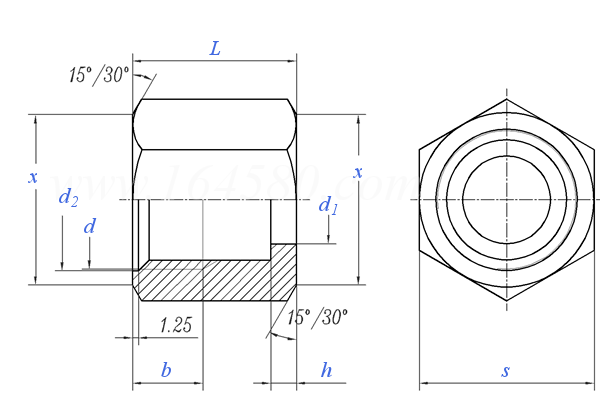

美标SAE J1453 (520110A) - 2002 SAE1453 145 卡套螺母

扫一扫分享

公差美制螺纹极限尺寸米/英制螺纹对照

管外径

0.2500

0.3750

0.5000

0.6250

0.7500

0.8750

1.0000

1.2500

1.5000

d
PP	牙数
s	毫米
	英寸
d₁	毫米	±0.08
	英寸	±0.003
h	毫米	±0.25
	英寸	±0.01
b	毫米	最小值
	英寸	最小值
L	毫米	±0.25
	英寸	±0.01
d₂	毫米	±0.25
	英寸	±0.01
x	毫米	±0.3
	英寸	±0.01

9/16	11/16	13/16	1	1-3/16	1-3/16	1-7/16	1-11/16	2
18	16	16	14	12	12	12	12	12
17.46	20.64	23.81	28.58	34.92	34.92	41.28	47.62	57.15
0.687	0.812	0.938	1.125	1.375	1.375	1.625	1.875	2.250
10.46	13.51	16.56	21.06	24.13	25.04	29.06	35.94	43.89
0.412	0.532	0.652	0.829	0.950	0.986	1.144	1.415	1.728
2.5	3	5	4	5	5	6	6	6
0.098	0.118	0.197	0.157	0.197	0.197	0.236	0.236	0.236
9	10.3	11.9	14.5	15.5	15.5	16	16	16
0.35	0.41	0.47	0.57	0.61	0.61	0.63	0.63	0.63
14.7	17	21	23.5	26	30.86	27.8	27.8	27.8
0.580	0.670	0.827	0.925	1.024	1.215	1.095	1.095	1.095
/	/	/	25.91	30.68	30.68	37.03	43.38	51.31
/	/	/	1.020	1.208	1.208	1.458	1.708	2.020
17	20.3	23.5	28.2	34.6	34.6	41	47.2	56.9
0.67	0.80	0.92	1.11	1.36	1.36	1.61	1.86	2.24

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3103.1 - 2002

紧固件公差（螺栓、螺柱、螺钉和螺母）

GB 3103.2 - 1982

紧固件公差 - 用于精密机械的螺栓、螺钉和螺母
