首页 产品与标准 ASME B 18.27.2 (T7) - 1998 (R2017) NA5 加强型E形挡圈

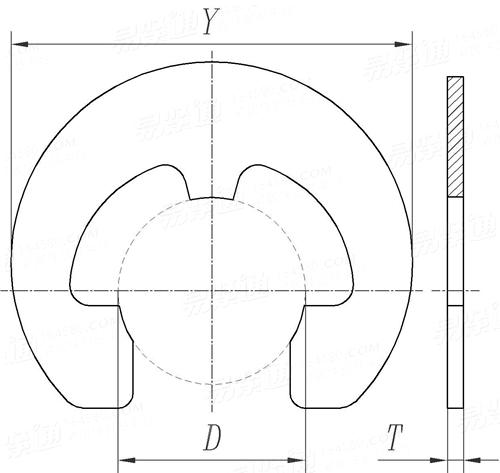

NA5 加强型E形挡圈 ASME B 18.27.2 (T7) - 1998 (R2017)

选择规格尺寸 点击↓

3/32

1/8

5/32

3/16

7/32

1/4

5/16

3/8

7/16

1/2

9/16

ASME B 18.27.2 (T7) - 1998 (R2017) NA5 加强型E形挡圈

尺寸单位: inch
美标ASME B18.27.2 (T7) - 1998 (R2017) ASME NA5 加强型E形挡圈
ASME B 18.27.2 (T7) - 1998 (R2017) NA5 加强型E形挡圈
扫一扫分享
公差
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
轴径
d0
3/32 1/8 5/32 3/16 7/32 1/4 5/16 3/8 7/16 1/2 9/16
尺寸型号
D 公称
最大值
最小值
T 公称
最大值
最小值
Y 公称
千件重kg
NA5-9 NA5-12 NA5-15 NA5-18 NA5-21 NA5-25 NA5-31 NA5-37 NA5-43 NA5-50 NA5-56
0.072 0.093 0.113 0.143 0.182 0.204 0.242 0.292 0.332 0.385 0.430
0.073 0.094 0.115 0.146 0.185 0.207 0.245 0.296 0.336 0.389 0.434
0.069 0.090 0.110 0.140 0.179 0.201 0.239 0.288 0.328 0.381 0.426
0.015 0.015 0.025 0.025 0.025 0.025 0.025 0.035 0.035 0.042 0.042
0.017 0.017 0.027 0.027 0.027 0.027 0.027 0.037 0.037 0.044 0.044
0.013 0.013 0.023 0.023 0.023 0.023 0.023 0.033 0.033 0.040 0.040
0.206 0.270 0.335 0.375 0.446 0.516 0.588 0.660 0.745 0.810 0.870
0.032 0.059 0.141 0.177 0.245 0.322 0.386 0.680 0.862 1.451 1.588
替代列表
ASME B 18.27.2NA4 - 1998(R2017) ASME B 18.27.2NA5 - 1998(R2017)

引用参考

GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
类似标准及供货信息
1 开口挡圈 [国标]
GB /T 896 - 2020		 开口挡圈
“E” Rings
供应商(14)
2 开口挡圈 [国标]
GB 896 - 1986		 开口挡圈
“E” Rings/Lock Washers (Retaining Washers For Shafts)
供应商(14)
3 开口挡圈 [德标]
DIN 6799 - 2017		 开口挡圈
Retaining Washers For Shafts
供应商(13)
4 开口挡圈 [德标]
DIN 6799 (D1500/RA/DE) - 2011		 开口挡圈
Lock washers (retaining washers for shafts)
供应商(13)
5 开口挡圈 [德标]
DIN 6799 (D1500/RA/DE) - 1981		 开口挡圈
Lock washers (retaining washers for shafts)
供应商(13)
6 E型, 开口挡圈 [日标]
JIS B 2804 (ER) - 2010		 E型, 开口挡圈
Lock Washers (Retaining Washers For Shafts)
供应商(5)
7 E型开口挡圈 [日标]
JIS B 2804 (ER) - 2001		 E型开口挡圈
Lock washers (retaining washers for shafts)
供应商(5)
8 开口挡圈 - E形 [日标]
JIS B 2805 - 1978		 开口挡圈 - E形
Retaining Rings - E Type
9 E型开口挡圈 [汽标代号]
Q 436		 E型开口挡圈
Lock washers (retaining washers for shafts)
供应商(3)
10 开口挡圈，E型 [意大利]
UNI 7434		 开口挡圈，E型
Retaining Rings For Shafts, Type E
供应商(2)
11 开口挡圈 [台湾]
CNS 9076 - 1996		 开口挡圈
Split Washers
12 K型开口挡圈 [企标]
YJT 7002 - 2012		 K型开口挡圈
K type split washers
13 C型开口挡圈 [企标]
YJT 7001		 C型开口挡圈
C type split washers
14 U型开口挡圈 [企标]
YJT 7003		 U型开口挡圈
U type split washers
15 开口挡圈 9133/NRL [企标]
YJT 7006 (9133/NRL)		 开口挡圈 9133/NRL
split washers 9133/NRL
16 新月形开口挡圈 M1800/H/DC [企标]
YJT 7014 (M1800/H/DC)		 新月形开口挡圈 M1800/H/DC
Retaining rings (crescent type) M1800/H/DC
17 英制E形开口挡圈 (N1500/NRA/NRF/NRG) [企标]
YJT 7027 (N1500/NRA/NRF/NRG)		 英制E形开口挡圈 (N1500/NRA/NRF/NRG)

18 英制鞍形开口挡圈 (N1501/NRJ/NRX) [企标]
YJT 7028 (N1501/NRJ/NRX)		 英制鞍形开口挡圈 (N1501/NRJ/NRX)
Bowed retaining rings(imperial standard) (N1501/NRJ/NRX)
19 英制蹄形开口挡圈 (N1504/NKP) [企标]
YJT 7029 (N1504/NKP)		 英制蹄形开口挡圈 (N1504/NKP)
Kliprings (U-shaped) (N1504/NKP)
20 英制加强型E形开口挡圈 (N1540/NRH) [企标]
YJT 7030 (N1540/NRH)		 英制加强型E形开口挡圈 (N1540/NRH)

21 英制新月开口挡圈 (N1800/NH） [企标]
YJT 7031 (N1800/NH)		 英制新月开口挡圈 (N1800/NH）
Retaining rings (imperial standard) - crescent type (N1800/NH）
22 轴用开口挡圈 [美国军标]
MS 3125 (C) - 2011		 轴用开口挡圈
Lock washers (retaining washers for shafts)
23 E形 轴用 开口挡圈 [美国军标]
MS 3215 (C) - 2011		 E形 轴用 开口挡圈
E Ring, retaining, external, reinforced (reduced section type)
24 米制开口挡圈 - 3CM1 [美标]
ANSI B 27.7 (3CM1) - 1977 (R2017)		 米制开口挡圈 - 3CM1
Metric E-Ring external Retaining Rings - 3CM1
25 NA3 E形挡圈 [美标]
ASME B 18.27.1 (T8) - 1998 (R2017)		 NA3 E形挡圈
NA3 External Retaining Rings - Type E
26 NA6 C形挡圈 [美标]
ASME B 18.27.2 (T8) - 1998 (R2017)		 NA6 C形挡圈
NA6 External Retaining Rings - Type C
27 NA9 鞍型E形挡圈 [美标]
ASME B 18.27.3 (T6) - 1998 (R2017)		 NA9 鞍型E形挡圈
NA9 External Retaining Rings - Type E
注：技术数据仅供参考，以官方原件为准！
