环形空心螺栓 DIN 7643 - 2005

选择规格尺寸点击↓

4 and 5

尺寸单位: mm

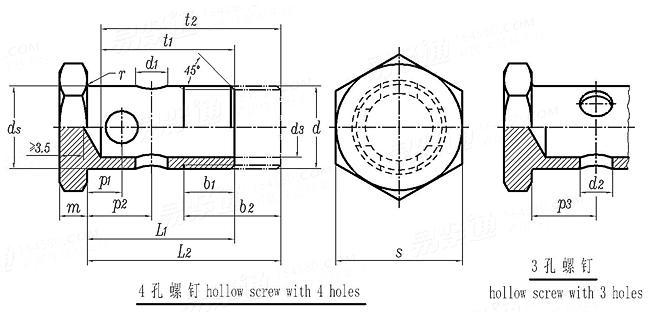

德标DIN 7643 - 2005 DIN7643 7643DIN 环形空心螺栓

扫一扫分享

公差公制螺纹极限尺寸米/英制螺纹对照螺纹直径与受力截面积最小破坏扭矩牌号等级毛坯直径

管外径

4 and 5

d
b₁	最小值
L₁	偏差值	±0.2
t₁	偏差值	±0.2
b₂	最小值
L₂	偏差值	±0.2
t₂	偏差值	±0.2
d₁	最大值
	最小值
d₂	最大值
	最小值
d_s	最大值
	最小值
d₃	最大值
	最小值
m
P₁	偏差值	±0.2
P₂	偏差值	±0.2
P₃	偏差值	±0.2
r
s

M8*1	M10*1	M12*1.5	M14*1.5	M16*1.5	M18*1.5	M22*1.5	M26*1.5	M30*1.5	M38*1.5	M45*1.5
8.5	8.5	11	11	11	11	13	13	13	15	15
17	19	24	26	28	32	39	45	51	61	69
15	17	22	24	26	29	35.5	41	46	56	64
-	12.5	15	17	19	21	24	28	30	-	-
-	23	28	32	36	42	50	60	68	-	-
-	21	26	30	34	39	46.5	56	63	-	-
-	3.05	3.8	4.8	5.8	7.36	9.36	11.43	13.43	16.43	20.52
-	2.8	3.5	4.5	5.5	7	9	11	13	16	20
3.25	3.8	4.8	5.8	7.36	8.86	11.43	13.93	16.43	20.52	24.52
3	3.5	4.5	5.5	7	8.5	11	13.5	16	20	24
8	10	12	14	16	18	22	26	30	38	45
7.85	9.85	11.82	13.82	15.82	17.82	21.79	25.79	29.79	37.75	44.75
4.3	5.8	7.36	9.36	11.43	13.43	16.43	20.52	24.52	32.62	39.62
4	5.5	7	9	11	13	16	20	24	32	39
5	6	6	6	6	6	7	7	7	8	9
-	4.5	5	5.5	6.5	7.5	9	10.5	12.5	14	16
-	6.5	8	9.5	11.5	14	18	22.5	27.5	33	39
4.5	6	7	8	9	12	15	17	20	24	28
0.2	0.2	0.2	0.2	0.2	0.2	0.4	0.4	0.4	0.6	0.6
12	14	17	19	22	24	27	32	36	46	55
