三角头带垫螺钉 DIN 22424 - 1990

选择规格尺寸 点击↓

M4

M5

M6

M8

M10

M12

M16

M20

M24

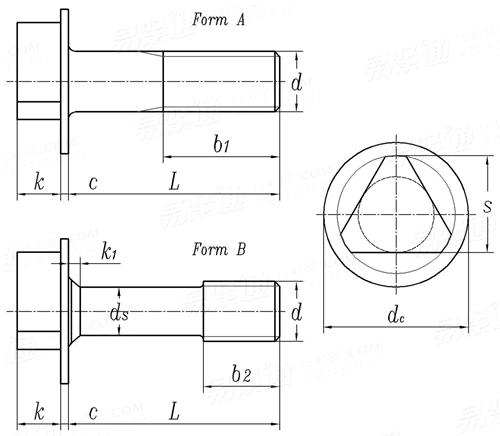

DIN  22424 - 1990 三角头带垫螺钉

尺寸单位: mm
德标DIN 22424 - 1990 DIN22424 22424DIN 三角头带垫螺钉
DIN  22424 - 1990 三角头带垫螺钉
扫一扫分享
公称长度L
螺纹规格
d
M4 M5 M6 M8 M10 M12 M16 M20 M24
P 螺距
b2 最小值
最大值
c 最小值
最大值
dc 最小值
最大值
ds 最小值
最大值
s 最小值
最大值
k1 最小值
最大值
k 最小值
最大值
0.7 0.8 1 1.25 1.5 1.75 2 2.5 3
5 6 8 10 12 14 17 21 25
5.5 6.5 8.8 10.8 12.1 14.1 18.5 22.5 26.5
1.9 1.9 1.9 2.2 2.7 2.9 3.4 3.9 4.7
2.1 2.1 2.1 2.4 2.9 3.1 3.6 4.1 5.1
8.3 9.8 11.8 14.8 17.8 21.8 27.8 34.7 41.7
8.7 10.2 12.2 15.2 18.2 22.2 28.2 35.3 42.3
2.8 3.7 4.4 6 7.5 9 12.5 16 19
3 3.9 4.6 6.2 7.7 9.2 12.7 16.2 19.2
6.3 7.8 9.55 11.55 14.3 15.8 19.8 24.8 29.8
6.5 8 9.75 11.75 14.5 16 20 25 30
1 1.3 1.5 1.9 2.4 2.7 3.4 3.9 5.4
1.2 1.5 1.7 2.1 2.6 2.9 3.6 4.1 5.6
2.9 3.9 4.4 5.9 7.3 8.8 11.3 13.8 16.8
3.1 4.1 4.6 6.1 7.7 9.2 11.7 14.2 17.2
千件重kg(A型)
- - - - - - - - -
千件重kg(B型)
- - - - - - - - -
b1最小值
- - - - - - - - -
b1最大值
- - - - - - - - -
告诉我在“易紧通”看到,将给您优惠
联系人:陈经理 点击这里给我发消息412689591   移动电话: 15057599667     电话:0577-86115678 Email: 登陆后可见
材质:中碳、40Cr、A3、35Crmo;规格范围:按照客户要求;表面处理:本色、电镀、发黑
