金属锁片六角锁紧螺母 (M型) DIN 980 (M) - 1987

查看供应商

选择规格尺寸点击↓

M10

M12

M14

M16

M18

M20

M22

M24

M27

M30

M33

M36

M39

尺寸单位: mm

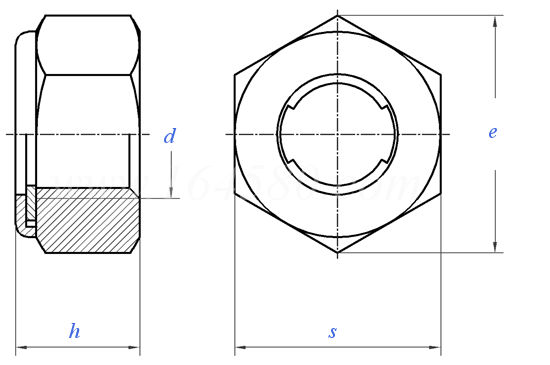

德标DIN 980 (M) - 1987 DIN980 980DIN 金属锁片六角锁紧螺母 (M型)

模型下载

扫一扫分享

单重计算公差公制螺纹极限尺寸米/英制螺纹对照

螺纹规格
d

M10

M12

M14

M16

P	螺距
	细牙
	细牙
e	最小值
h	最大值=公称
h	最小值
s	最大值=公称
s	最小值

0.5	0.7	0.8	1	1	1.25	1.5	1.75	2	2
-	-	-	-	-	1	1	1.5	1.5	1.5
-	-	-	-	-	-	1.25	1.25	-	-
6.01	7.66	8.79	11.05	12.12	14.38	18.9	21.1	24.49	26.75
3.7	4.2	5.1	6	7	8	10	12	14	16
3.4	3.9	4.8	5.7	6.5	7.5	9	11	12	14
5.5	7	8	10	11	13	17	19	22	24
5.32	6.78	7.78	9.78	10.73	12.73	16.73	18.67	21.67	23.67

螺纹规格
d

M18

M20

M22

M24

M27

M30

M33

M36

M39

P	螺距
	细牙
	细牙
e	最小值
h	最大值=公称
h	最小值
s	最大值=公称
s	最小值

2.5	2.5	2.5	3	3	3.5	3.5	4	4
2	2	2	2	2	2	2	3	3
1.5	1.5	1.5	-	-	-	-	-	-
29.56	32.95	35.03	39.55	45.2	50.85	55.37	60.79	66.44
18	20	22	24	27	30	33	36	39
16	18	20	22	25	28	31	34	37
27	30	32	36	41	46	50	55	60
26.16	29.16	31	35	40	45	49	53.8	58.8

①,V型为单件式锁紧螺母, 无嵌件;
M型为两件式锁紧螺母, 有嵌件.
②,材料：
钢，强度等级(强度等级)：5,8,10,12(≤M16)。标准DIN 267-4

同版本产品组

供应商(17)

供应商(2)

技术条件和引用标准

材料
通用要求
螺纹	公差
	标准
机械性能	等级
	标准
性能（预置扭矩）
公差	产品等级
	标准
表面处理
表面粗糙度
表面缺陷
验收及包装

钢

DIN 267 part 1, 15

6H （DIN 267 part 15）

DIN 13 part 12, 15

5，8，10，12（≤ M16）

DIN 267 part 4 M型（细牙螺纹螺母）

DIN 267 part 15

≤ M16：A(m)
＞M16：B(mg)

ISO 4759 part 1

不经处理
电镀 DIN 267 part 9

DIN 267 part 2

DIN 267 part 20

DIN 267 part 5

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3103.1 - 2002

紧固件公差（螺栓、螺柱、螺钉和螺母）

GB 3103.2 - 1982

紧固件公差 - 用于精密机械的螺栓、螺钉和螺母

注：技术数据仅供参考，请以官方原件为准！
