ISO - 公制梯形螺纹 DIN 103 - 1 - 1977

☆ 收藏

选择规格尺寸点击↓

1.5

尺寸单位: 毫米(mm)

德标DIN 103 - 1 - 1977 DIN103 - 1 103 - 1D ISO - 公制梯形螺纹

在线制图

扫一扫分享

公差

规格

1.5

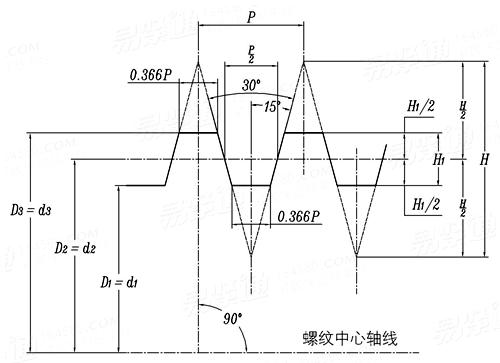

P	螺距
H	H	1.866P
H2	H/2	0.933P
H1	0.5P
P₁	0.366P

1.5	2	3	4	5	6	7	8	9	10	12
2.799	3.732	5.598	7.464	9.330	11.196	13.062	14.928	16.794	18.660	22.392
1.400	1.866	2.799	3.732	4.665	5.598	6.531	7.464	8.397	9.330	11.196
0.75	1	1.5	2	2.5	3	3.5	4	4.5	5	6
0.549	0.732	1.098	1.464	1.830	2.196	2.562	2.928	3.294	3.660	4.392

规格

P	螺距
H	H	1.866P
H2	H/2	0.933P
H1	0.5P
P₁	0.366P

14	16	18	20	22	24	28	32	36	40	44
26.124	29.856	33.588	37.320	41.052	44.784	52.248	59.712	67.176	74.640	82.104
13.062	14.928	16.794	18.660	20.526	22.392	26.124	29.856	33.588	37.320	41.052
7	8	9	10	11	12	14	16	18	20	22
5.124	5.856	6.588	7.320	8.052	8.784	10.248	11.712	13.176	14.640	16.104
