首页 产品与标准 DIN EN ISO 15483 - 2000 十字槽半沉头钻尾自攻钉

十字槽半沉头钻尾自攻钉 DIN EN ISO 15483 - 2000

查看供应商

选择规格尺寸 点击↓

ST2.9

ST3.5

ST4.2

ST4.8

ST5.5

ST6.3

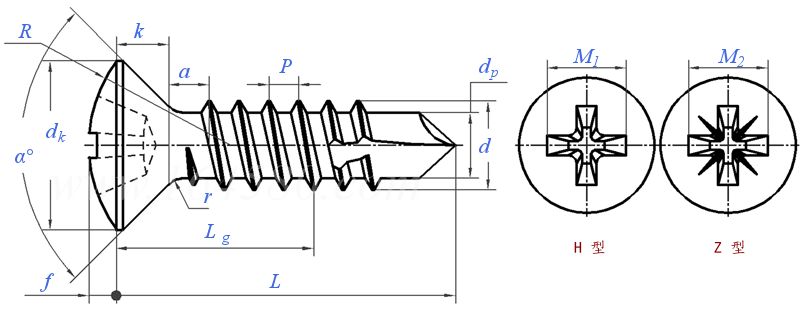

DIN EN ISO 15483 - 2000 十字槽半沉头钻尾自攻钉

尺寸单位: mm
德标DIN EN ISO 15483 - 2000 DIN EN ISO1548 十字槽半沉头钻尾自攻钉
模型下载 替
模型下载 替
DIN EN ISO 15483 - 2000 十字槽半沉头钻尾自攻钉
扫一扫分享
单重计算 公差
公称长度L
螺纹规格
ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3
P 螺距
a 最大值
dk 最大值
最小值
f ≈
k 最大值
r 最大值
R ≈
槽号
M1
M2
α 0,+2°
钻孔深度或钣金厚度 最小值
最大值
1.1 1.3 1.4 1.6 1.8 1.8
1.1 1.3 1.4 1.6 1.8 1.8
5.5 7.3 8.4 9.3 10.3 11.3
5.2 6.9 8 8.9 9.9 10.9
0.7 0.8 1 1.2 1.3 1.4
1.7 2.35 2.6 2.8 3 3.15
1.2 1.4 1.6 2 2.2 2.4
6 8.5 9.5 9.5 11 12
1 2 2 2 3 3
3.4 4.8 5.2 5.4 6.7 7.3
3.3 4.8 5.2 5.6 6.6 7.2
90° 90° 90° 90° 90° 90°
0.7 0.7 1.75 1.75 1.75 2
1.9 2.25 3 4.4 5.25 6
Lg（min）
- - - - - -
①,钻头部分（直径dp）的工作性能按 ISO 10666 规定。
②,材料：
a)采用表面硬化钢或可热处理钢。
b)硬度：
热处理后表面硬度至少530 HV0.3，≤ST4.2芯部硬度320 HV 5~400 HV 5，> ST4.2 芯部硬度320 HV 10~400 HV 10。按ISO 10666
替代列表
DIN 7504Q - 1982 DIN 7504R - 1995 DIN EN ISO 15483 - 2000
等效标准
国标 GB 国际 ISO 德标 DIN
GB /T 15856.3
ISO 15483
DIN EN ISO 15483
以上有部分标准可能为近似等效，如有异议以标准原件为准

采用标准

相关材料标准或牌号

DIN EN ISO 683-3 - 2019
热处理钢、合金钢和易切削钢 -- 第3部分：表面硬化钢
DIN EN ISO 683-1 - 2018
热处理钢、合金钢和易切削钢 -- 第1部分：调质非合金钢

技术条件和引用标准

材料 种类
标准
螺纹
十字槽
机械和工作性能
公差 产品等级
标准
表面处理
验收及包装
钢
ISO 10666
ISO 1478
ISO 4757
ISO 10666
A
ISO 4759-1
Plain；
电镀技术要求按 ISO 4042
ISO 3269

引用参考

GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 5280 - 2002
自攻螺钉用螺纹
GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 3098.5 - 2016
紧固件机械性能 - 自攻螺钉
注：技术数据仅供参考，请以官方原件为准！
