汽车车轮法兰球面螺母 QC /T 354 - 1999

选择规格尺寸点击↓

M12

M14

M18

M20

M22

尺寸单位: mm

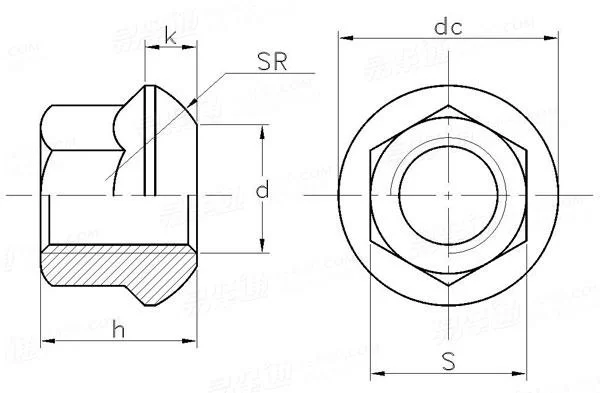

汽标QC /T354 - 1999 QC354 354QC 汽车车轮法兰球面螺母

扫一扫分享

公差

螺纹规格
d

M12

M14

M18

M20

M22

P	螺距
s	最大值
s	最小值
d_c	最大值
d_c	最小值
h	最大值
h	最小值
k	公称
	最大值
	最小值

1.5	1.5	1.5	1.5	1.5
18 (17)	21 (19)	24	27	30
17.73 (16.73)	20.67 (18.67)	23.67	26.67	29.67
23	26	28	33	36
22.48	25.48	27.48	32.48	35.48
19	21	26	28	31
18	20	25	27	30
7.5	7.5	7.5	9	10.5
7.79	7.79	7.79	9.29	10.85
7.21	7.21	7.21	8.71	10.15

采用标准

DIN 74361-2 (A) - 1982

轮毂螺母 - 六角球面法兰螺母 - A型

技术条件和引用标准

材料

钢

螺纹	公差
	标准
机械性能	等级
	标准
公差	产品等级
	标准
表面处理	种类
	标准
表面缺陷
验收及包装
-

6H^①

GB/T 196、GB/T 197

8，10 d ≤ 16按II型螺母考核；d > 16按I型螺母考核

GB/T 3098.4

B级

GB/T 3103.1

镀锌钝化 Fe/Ep.Zn8；锌铝铬涂层 Fe/Ct.DAC4

QC/T 625

GB/T 5779.2

GB/T 90

注：① 为容纳镀层，螺纹镀前可按6G级制造，镀后用6H通规检查。

引用参考

GB /T 3 - 1997

普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 197 - 2018

普通螺纹公差

GB /T 3098.2 - 2015

紧固件机械性能螺母粗牙螺纹

GB /T 20330 - 2006

攻丝前钻孔用麻花钻直径

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

GB /T 3103.1 - 2002

紧固件公差（螺栓、螺柱、螺钉和螺母）

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 5779.2 - 2000

紧固件表面缺陷 - 螺母

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB 3103.2 - 1982

紧固件公差 - 用于精密机械的螺栓、螺钉和螺母

GB /T 3098.2 - 2015

紧固件机械性能螺母细牙螺纹

注：技术数据仅供参考，请以官方原件为准！

类似标准及供货信息

1	[德标] DIN 74361-2 (A) - 1982	轮毂螺母 - 六角球面法兰螺母 - A型 Fastening Devices for Bolt Centering - Form A - Hexagon Spherical Nuts with Flange 供应商(1)
2	[德标] DIN 74361-2 (B) - 1982	轮毂螺母-六角法兰螺母 - B型 Fastening Devices for Bolt Centering - Form B - Hexagon Nut with Flange 供应商(1)
3	[日标] JIS D 2701 - 1993	六角法兰球面轮毂螺母 Wheel Nuts with Spherical Flange Automobiles
4	[汽标代号] Q 308	汽车车轮螺母法兰球面螺母 Flange Spherical Nuts 供应商(1)
5	[汽标代号] Q 309	汽车车轮螺母反牙法兰球面螺母 Flange Spherical Nuts
6	[汽车行业标准] ZB /T 31030.3 - 1987	汽车车轮法兰球面螺母
