圆头 U 型打入式自攻驱动螺钉 MS 21318A - 1998

☆ 收藏

选择规格尺寸点击↓

00# (0.058)

0# (0.073)

2# (0.098)

4# (0.114)

6# (0.138)

7# (0.152)

8# (0.164)

10# (0.179)

12# (0.209)

14# (0.239)

尺寸单位: inch

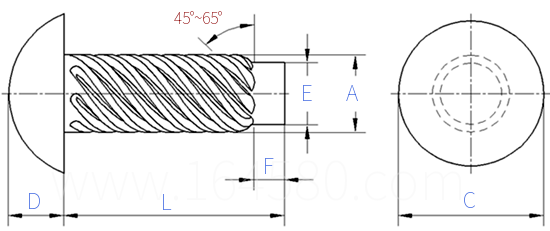

美国军标MS 21318A - 1998 MS21318A 21318AMS 圆头 U 型打入式自攻驱动螺钉

在线制图

扫一扫分享

单重计算公差

规格

00#
(0.058)

0#
(0.073)

2#
(0.098)

4#
(0.114)

6#
(0.138)

7#
(0.152)

8#
(0.164)

10#
(0.179)

12#
(0.209)

14#
(0.239)

圆周上的螺纹数量
A	最大值
	最小值
C	最大值
	最小值
D	最大值
	最小值
E	最大值
	最小值
推荐孔径
钻头尺寸

6	6	8	7	7	8	8	8	8	9
0.060	0.075	0.100	0.116	0.140	0.154	0.167	0.182	0.212	0.243
0.057	0.072	0.097	0.112	0.136	0.150	0.162	0.177	0.206	0.226
0.099	0.127	0.162	0.211	0.260	0.285	0.309	0.359	0.408	0.457
0.900	0.118	0.146	0.193	0.240	0.264	0.287	0.334	0.382	0.429
0.034	0.049	0.069	0.086	0.103	0.111	0.120	0.137	0.153	0.170
0.026	0.041	0.059	0.075	0.091	0.099	0.107	0.123	0.139	0.155
0.049	0.063	0.083	0.096	0.116	0.126	0.136	0.150	0.177	0.202
0.046	0.060	0.080	0.092	0.112	0.122	0.132	0.146	0.173	0.198
0.052	0.067	0.056	0.104	0.120	0.136	0.144	0.161	0.191	0.221
55	51	44	37	31	29	27	20	11	-

F，参考

引用参考 (3)

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

非合金钢和低合金钢和铸钢的硬度值转换表

注：技术数据仅供参考，请以官方原件为准！
