首页 产品与标准 MS 3214 - 1999 压铆螺母

压铆螺母 MS 3214 - 1999

☆ 收藏

选择规格尺寸 点击↓

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36


尺寸单位: inch
美国军标MS 3214 - 1999 MS3214 3214MS 压铆螺母
在线制图

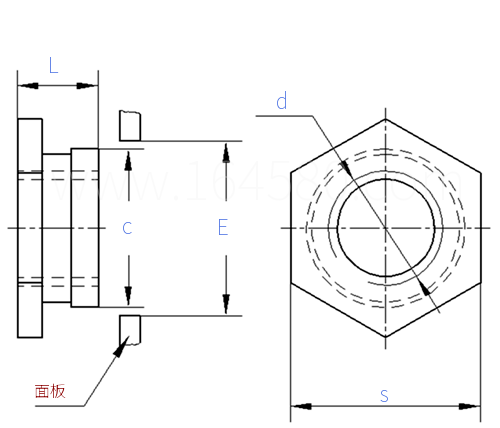

MS 3214 - 1999 压铆螺母
扫一扫分享
单重计算 公差 美制螺纹极限尺寸 米/英制螺纹对照
尺寸代码
1 2 3 4 5 6 7 8 9 10 11 12
L 公称
最大值
最小值
板厚 最小值
d 螺纹规格
PP
s
c ±0.002
E ±0.002
0.058 0.058 0.058 0.058 0.085 0.085 0.085 0.085 0.085 0.085 0.117 0.117
0.062 0.063 0.063 0.063 0.090 0.090 0.090 0.090 0.090 0.090 0.122 0.122
0.054 0.053 0.053 0.053 0.080 0.080 0.080 0.080 0.080 0.080 0.112 0.112
0.062 0.062 0.062 0.062 0.090 0.090 0.090 0.090 0.090 0.090 0.122 0.122
2# 2# 4# 4# 4# 4# 6# 6# 8# 10# 4# 4#
56UNC-2B 56UNC-2B 40UNC-2B 40UNC-2B 40UNC-2B 40UNC-2B 32UNC-2B 32UNC-2B 32UNC-2B 32UNF-2B 40UNC-2B 40UNC-2B
3/16 1/4 3/16 1/4 3/16 1/4 1/4 5/16 5/16 5/16 3/16 1/4
0.157 0.199 0.157 0.199 0.157 0.199 0.199 0.261 0.261 0.261 0.157 0.199
0.161 0.203 0.161 0.203 0.161 0.203 0.203 0.265 0.265 0.265 0.161 0.203
尺寸代码
13 14 15 16 17 18 19 20 21 22 23 24
L 公称
最大值
最小值
板厚 最小值
d 螺纹规格
PP
s
c ±0.002
E ±0.002
0.117 0.117 0.117 0.117 0.117 0.117 0.147 0.147 0.147 0.147 0.147 0.147
0.122 0.122 0.122 0.122 0.122 0.122 0.152 0.152 0.152 0.152 0.152 0.152
0.112 0.112 0.112 0.112 0.112 0.112 0.142 0.142 0.142 0.142 0.142 0.142
0.122 0.122 0.122 0.122 0.122 0.122 0.152 0.152 0.152 0.152 0.152 0.152
6# 6# 8# 10# 1/4 1/4 6# 6# 8# 10# 1/4 1/4
32UNC-2B 32UNC-2B 32UNC-2B 32UNF-2B 20UNC-2B 28UNF-2B 32UNC-2B 32UNC-2B 32UNC-2B 32UNF-2B 20UNC-2B 28UNF-2B
1/4 5/16 5/16 5/16 7/16 7/16 1/4 5/16 5/16 5/16 7/16 7/16
0.199 0.261 0.261 0.261 0.382 0.382 0.199 0.261 0.261 0.261 0.382 0.382
0.203 0.265 0.265 0.265 0.386 0.386 0.203 0.265 0.265 0.265 0.388 0.388
尺寸代码
25 26 27 28 29 30 31 32 33 34 35 36
L 公称
最大值
最小值
板厚 最小值
d 螺纹规格
PP
s
c ±0.002
E ±0.002
0.177 0.177 0.177 0.177 0.177 0.177 0.236 0.236 0.236 0.236 0.236 0.236
0.182 0.182 0.182 0.182 0.182 0.182 0.241 0.241 0.241 0.241 0.241 0.241
0.172 0.172 0.172 0.172 0.172 0.172 0.231 0.231 0.231 0.231 0.231 0.231
0.182 0.182 0.182 0.182 0.182 0.182 0.241 0.241 0.241 0.241 0.241 0.241
6# 6# 8# 10# 1/4 1/4 6# 6# 8# 10# 1/4 1/4
32UNC-2B 32UNC-2B 32UNC-2B 32UNF-2B 20UNC-2B 28UNF-2B 32UNC-2B 32UNC-2B 32UNC-2B 32UNF-2B 20UNC-2B 28UNF-2B
1/4 5/16 5/16 5/16 7/16 7/16 1/4 5/16 5/16 5/16 7/16 7/16
0.199 0.261 0.261 0.261 0.382 0.382 0.201 0.261 0.261 0.261 0.382 0.382
0.203 0.265 0.265 0.265 0.386 0.386 0.203 0.265 0.265 0.265 0.386 0.386
①,尺寸标注与公差应符合 ANSI/ASME Y14.5 标准。
内螺纹尺寸及公差应符合  FED-STD-H28/2 的规定。
②,材料：符合  FED-STD-66 的 AISI 303 (UNS S30300) 耐腐蚀钢制造。
③,表面应按 QQ-P-35 标准进行钝化处理。
除螺纹外，加工表面粗糙度不应超过 125 微英寸 (Ra)，符合 ANSI/ASME B46.1 标准。

引用参考 (12)

GB /T 3 - 1997
普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 197 - 2018
普通螺纹 公差
GB /T 3098.2 - 2015
紧固件机械性能 螺母 粗牙螺纹
GB /T 20330 - 2006
攻丝前钻孔用麻花钻直径
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.1 - 2002
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 5779.2 - 2000
紧固件表面缺陷 - 螺母
GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB 3103.2 - 1982
紧固件公差 - 用于精密机械的螺栓、螺钉和螺母
GB /T 3098.2 - 2015
紧固件机械性能 螺母 细牙螺纹
非合金钢和低合金钢和铸钢的硬度值转换表
注：技术数据仅供参考，请以官方原件为准！
