首页 产品与标准 ISO 8743 (RN) - 2026 中部带1/2全长平行沟槽的槽销 RN

中部带1/2全长平行沟槽的槽销 RN ISO 8743 (RN) - 2026

☆ 收藏

选择规格尺寸 点击↓

(Φ1)

Φ1.5

Φ2

Φ2.5

Φ3

(Φ3.5)

Φ4

Φ5

Φ6

(Φ7)

Φ8

(Φ9)

Φ10

Φ12

(Φ14)

Φ16

(Φ18)

Φ20

Φ25

括号内尺寸为非优选

尺寸单位: mm
国际ISO 8743 (RN) - 2026 ISO8743 8743ISO 中部带1/2全长平行沟槽的槽销 RN
模型下载 替
在线制图

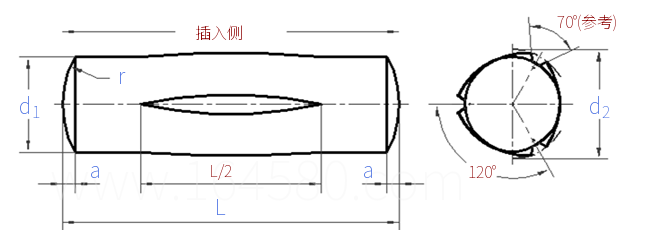

ISO 8743 (RN) - 2026 中部带1/2全长平行沟槽的槽销 RN
扫一扫分享
单重计算 公差
公称长度L
公称直径
d
(Φ1) Φ1.5 Φ2 Φ2.5 Φ3 (Φ3.5) Φ4 Φ5 Φ6 (Φ7)
d1 最大值
最小值
a 公称
最大值
最小值
d2 公差
1 1.5 2 2.5 3 3.5 4 5 6 7
0.975 1.475 1.975 2.475 2.975 3.425 3.925 4.925 5.925 6.91
0.13 0.2 0.27 0.34 0.4 0.47 0.54 0.67 0.8 0.94
0.23 0.35 0.42 0.49 0.55 0.67 0.74 0.87 1 1.19
0.03 0.05 0.12 0.19 0.25 0.27 0.34 0.47 0.6 0.69
0.05 0.05 0.05 ±0.05 ±0.05 ±0.05 ±0.05 ±0.05 ±0.05 ±0.05
d1 / 公称
- - - - - - - - - -
公称直径
d
Φ8 (Φ9) Φ10 Φ12 (Φ14) Φ16 (Φ18) Φ20 Φ25
d1 最大值
最小值
a 公称
最大值
最小值
d2 公差
8 9 10 12 14 16 18 20 25
7.91 8.91 9.91 11.89 13.89 15.89 17.89 19.87 24.87
1.07 1.21 1.34 1.61 1.88 2.14 2.41 2.68 3.35
1.32 1.46 1.64 1.91 2.23 2.49 2.86 3.13 3.9
0.82 0.96 1.04 1.31 1.53 1.79 1.96 2.23 2.8
±0.05 ±0.05 ±0.05 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1
d1 / 公称
- - - - - - - - -

替代列表

等效标准

国标 GB 国际 ISO 德标 DIN 欧标 EN
GB /T 13829.4 ISO 8743 DIN EN ISO 8743 EN ISO 8743
以上有部分标准可能为近似等效，如有异议以标准原件为准

引用参考 (3)

GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 1172 - 1999
黑色金属硬度及强度换算值
非合金钢和低合金钢和铸钢的硬度值转换表
注：技术数据仅供参考，请以官方原件为准！
