圆头型环槽铆钉 JB /T 14720.1 - 2024

选择规格尺寸点击↓

5

6

8

10

12

16

20

22

25

28

35

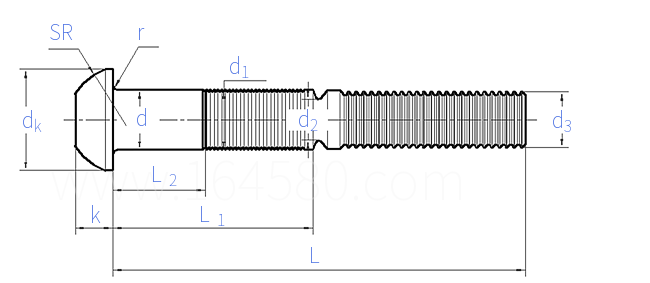

JB /T 14720.1 - 2024 圆头型环槽铆钉

尺寸单位: mm

机械行业JB /T14720.1 - 2024 JB14720.1 14720. 圆头型环槽铆钉

JB /T 14720.1 - 2024 圆头型环槽铆钉

扫一扫分享

公差

公称直径
d

5

6

8

10

12

16

20

22

25

28

35

d	最小值
d	最大值
d_k	最小值
k	最小值
r	最小值
d₁	最小值
d₁	最大值
d₃	最小值
d₃	最大值
SR	参考

4.83	6.45	8.05	9.65	12.5	15.7	18.8	22	25.1	27.8	34.3
4.95	6.58	8.18	9.78	13.1	16.3	19.5	22.7	26	28.6	35.6
9	12.1	15.1	18.1	23	26.9	32.9	38.5	44.4	50.3	61.3
2.9	3.4	4.6	5.6	7.5	9.5	11.5	13.5	15	17	20.7
0.2	0.2	0.3	0.4	0.6	0.6	0.8	0.8	1	1	1
4.4	5.95	7.5	8.85	12	15	18.2	21.5	24.8	27.4	34.3
4.85	6.4	7.95	9.6	12.7	15.9	19.1	22.5	25.8	28.5	35.6
4.4	5.9	7.35	8.7	1 1.2	14.5	17.5	20.5	23.9	23.2	29
4.51	6.15	7.49	8.85	12.3	15.1	18.1	21.2	24.6	24.3	30.4
6	7	10	12	12	16	19	22	24	30	33

①,d2：拉断槽最小尺寸，由制造者确定。

同版本产品组

JB /T 14720.1 - 2024

圆头型环槽铆钉

JB /T 14720.1 - 2024

圆头型环槽铆钉-套环

技术条件和引用标准

材料
通用技术条件
适用范围
公差
机械性能	性能等级
	抗拉强度
表面处理
表面缺陷
验收及包装

钢
GB/T 36993
公称规格 5~10mm	公称规格 12~35mm
未注尺寸公差按 GB/T 3103.1中的C级规定
5.8R	8.8R
抗拉强度、规定非比例延伸0.2%的应力、硬度、拉脱力、夹紧力：按GB/T 36993
不经处理；电镀技术要求按GB/T 5267.1; 非电解锌片涂层技术要求按 GB/T 5267.2; 热浸镀锌技术要求按 GB/T 5267.3; 黑色氧化膜技术要求按 GB/T 15519; 磷酸盐转化膜技术要求按GB/T 11376；如需其他技术要求或表面处理，应由供需协议。
GB/T 5779.1
GB/T90.1、GB/T 90.2

引用参考

GB /T 1172 - 1999

黑色金属硬度及强度换算值

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 193 - 2003

普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)

注：技术数据仅供参考，请以官方原件为准！
