首页 产品与标准 NAS 1097 - 2018 100度半沉头铆钉 铝合金 钛铌合金

100度半沉头铆钉 铝合金 钛铌合金 NAS 1097 - 2018

☆ 收藏

选择规格尺寸 点击↓

3

4

5

6

8


尺寸单位: inch
美国航空航天NAS 1097 - 2018 NAS1097 1097NAS 100度半沉头铆钉 铝合金 钛铌合金
在线制图

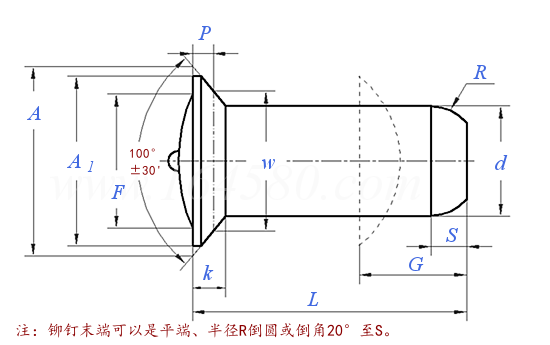

NAS 1097 - 2018 100度半沉头铆钉 铝合金 钛铌合金
扫一扫分享
公差
尺寸代码
3 4 5 6 8
A 最大值
最小值
A1 最小值
k
d 公称
最大值
最小值
F ±0.005
G
P 最大值
最小值
S ±0.010
R ±0.010
w 最大值
最小值
0.1478 0.1957 0.2469 0.3016 0.3948
0.1405 0.1884 0.2396 0.2966 0.3898
0.1263 0.1742 0.2254 0.2824 0.3756
0.021 0.029 0.037 0.046 0.06
0.094 0.125 0.156 0.187 0.250
0.096 0.127 0.158 0.189 0.252
0.093 0.124 0.155 0.186 0.249
0.091 0.139 0.19 0.203 0.321
0.141 0.188 0.234 0.281 0.375
0.0123 0.0141 0.0189 0.025 0.0278
0.0089 0.0106 0.0153 0.021 0.0232
0.023 0.031 0.039 0.047 0.062
0.029 0.039 0.049 0.059 0.078
0.1192 0.1628 0.2028 0.2441 0.3315
0.119 0.1626 0.2026 0.2439 0.3313

引用参考 (3)

GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 1172 - 1999
黑色金属硬度及强度换算值
非合金钢和低合金钢和铸钢的硬度值转换表
注：技术数据仅供参考，请以官方原件为准！
