首页 产品与标准 NF E 25-602 - 1984 十字槽沉头木螺钉

十字槽沉头木螺钉 NF E 25-602 - 1984

☆ 收藏

选择规格尺寸 点击↓

2.5

3

3.5

4

4.5

5

6


尺寸单位: mm
法国NF E25-602 - 1984 NF25-602 25-602NF 十字槽沉头木螺钉
在线制图

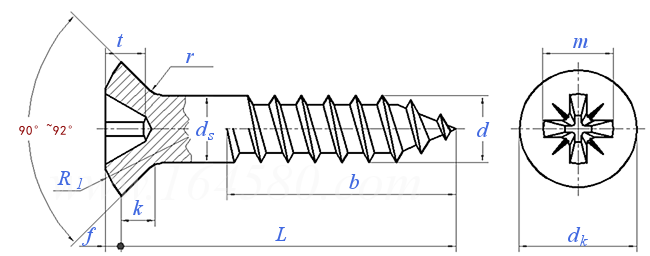

NF E 25-602 - 1984 十字槽沉头木螺钉
扫一扫分享
公差
公称长度L 注:选择后获得 螺纹长度
公称直径
d
2.5 3 3.5 4 4.5 5 6
P 螺距
ds 最大值
最小值
dk 最大值
最小值
k 最大值
f ≈
R1 ≈
r 最大值
槽号
m 参考
t 最大值
最小值
1.25 1.5 1.5 1.75 2 2 2.5
2.5 3 3.5 4 4.5 5 6
2.1 2.6 3.02 3.52 4.02 4.52 5.52
4.7 5.5 7.3 8.4 8.9 9.3 11.3
4.4 5.2 6.9 8 8.5 8.9 10.9
1.5 1.65 2.35 2.7 2.7 2.7 3.3
0.6 0.7 0.8 1 1.1 1.2 1.4
5 6 8.5 9.5 9.5 9.5 12
0.7 0.8 0.9 1 1.2 1.3 1.5
1 1 2 2 2 2 3
2.6 3.1 4.3 4.6 4.7 5.3 7.2
1.55 2.1 2.35 2.7 2.75 3.35 3.85
1.25 1.8 1.9 2.25 2.3 2.9 3.4
螺纹长度b
- - - - - - -

引用参考 (4)

GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 1172 - 1999
黑色金属硬度及强度换算值
GB /T 922 - 1986
木螺钉技术条件
非合金钢和低合金钢和铸钢的硬度值转换表
注：技术数据仅供参考，请以官方原件为准！
