内螺纹圆锥销 NF E 27-478 - 1972

☆ 收藏

选择规格尺寸点击↓

尺寸单位: mm

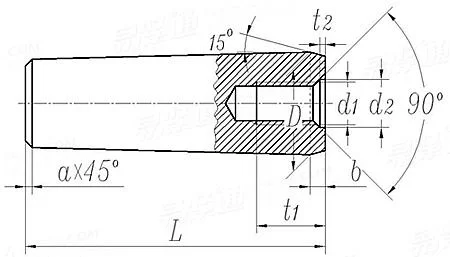

法国NF E27-478 - 1972 NF27-478 27-478NF 内螺纹圆锥销

在线制图

扫一扫分享

公差公制螺纹极限尺寸米/英制螺纹对照

序号

D
L
d₁
d₂
b
t₁
t₂
a

9.045	12.065	17.78	23.825	31.267
40	45	55	70	90
M5	M6	M8	M10	M16
5.3	6.4	8.4	10.5	17
1.6	2.5	3	3.5	5
8	10	12	16	25
1.2	1.2	1.2	1.6	2
1	1	1.5	1.5	1.5

引用参考

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

非合金钢和低合金钢和铸钢的硬度值转换表

注：技术数据仅供参考，请以官方原件为准！
