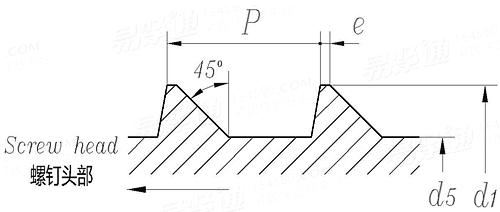

HD型螺纹 [Table 10] YY 0018 (T10) - 2016

选择规格尺寸点击↓

HD4

HD4.5

尺寸单位: mm

医药行业标准YY 0018 (T10) - 2016 YY0018 0018YY HD型螺纹 [Table 10]

扫一扫分享

公差

螺纹规格

HD4

HD4.5

d₁	公称
	最大值
	最小值
d₅	公称
	最大值
	最小值
e
P

4	4.5
4.03	4.53
3.97	4.47
2.92	2.92
2.95	2.95
2.89	2.89
0.1	0.1
1.59	2.18

①,可增加合适的出屑槽使得螺钉具有自攻性能。

采用标准

ISO 9268 (F6) - 1988

HD螺纹 [Figure 6]

引用参考

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

注：技术数据仅供参考，请以官方原件为准！

标准编号： YY 0018 (T10) - 2016
中文名称： HD型螺纹 [Table 10]
英文名称： Asymmetrical thread HD [Table 10]
