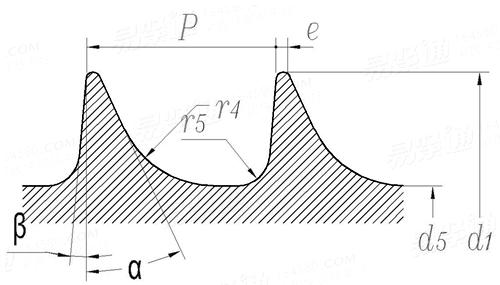

深螺纹（HB型） [Table 5] YY 0018 (T5) - 2016

☆ 收藏

选择规格尺寸点击↓

HB4

HB6.5

尺寸单位: mm

医药行业标准YY 0018 (T5) - 2016 YY0018 0018YY 深螺纹（HB型） [Table 5]

在线制图

扫一扫分享

公差

螺纹规格

HB4

HB6.5

d₁	最大值=公称
d₁	最小值
d₅	最大值=公称
d₅	最小值
e	≈
P
r₄	≈
r₅	≈
α	≈
β	≈

4	6.5
3.85	6.35
1.9	3
1.75	2.85
0.1	0.2
1.75	2.75
0.8	1.2
0.3	0.8
25°	25°
5°	5°

采用标准 (1)

ISO 5835 (F4) - 1991

深螺纹（HB型） [Figure 4]

引用参考 (3)

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

非合金钢和低合金钢和铸钢的硬度值转换表

注：技术数据仅供参考，请以官方原件为准！

标准编号 / Standard Code： YY 0018 (T5) - 2016
中文名称 / Chinese Name： 深螺纹（HB型） [Table 5]
英文名称 / English Name： HB Thread [Table 5]
