浅螺纹（HA型） [Table 3] YY 0018 (T3) - 2016

选择规格尺寸点击↓

HA1.5

HA2

HA2.7

HA3.5

HA4

HA4.5

HA5

尺寸单位: mm

医药行业标准YY 0018 (T3) - 2016 YY0018 0018YY 浅螺纹（HA型） [Table 3]

扫一扫分享

公差

螺纹规格

HA1.5

HA2

HA2.7

HA3.5

HA4

HA4.5

HA5

d₁	最大值=公称
d₁	最小值
d₅	最大值=公称
d₅	最小值
e	≈
P
r₄	≈
r₅	≈
α	≈
β	≈

1.5	2	2.7	3.5	4	4.5	5
1.35	1.85	2.55	3.35	3.85	4.35	4.85
1.1	1.3	1.9	2.4	2.9	3	3.5
1	1.2	1.75	2.25	2.75	2.85	3.35
0.1	0.1	0.1	0.1	0.1	0.1	0.1
0.5	0.6	1	1.25	1.5	1.75	1.75
0.3	0.4	0.6	0.8	0.8	1	1
0.1	0.1	0.2	0.2	0.2	0.3	0.3
35°	35°	35°	35°	35°	35°	35°
3°	3°	3°	3°	3°	3°	3°

采用标准

ISO 5835 (F2) - 1991

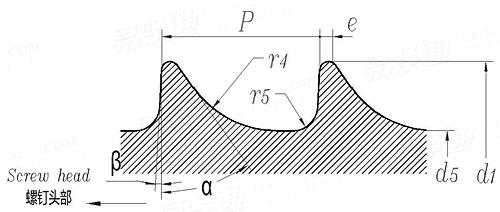

浅螺纹（HA型） [Figure 2]

引用参考

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

注：技术数据仅供参考，请以官方原件为准！

标准编号： YY 0018 (T3) - 2016
中文名称： 浅螺纹（HA型） [Table 3]
英文名称： HA Thread [Table 3]
