内六角量规 GB /T 70.5 - 2008
-
量规型式

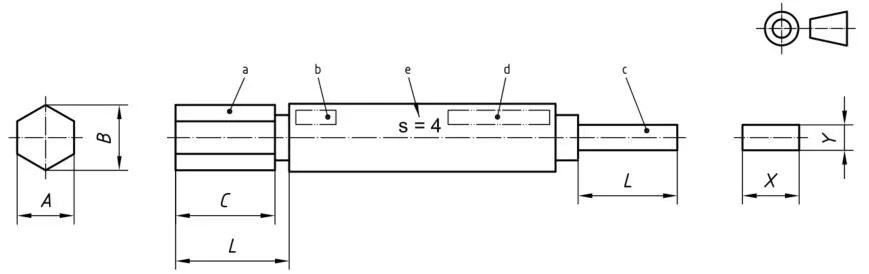

标准结构

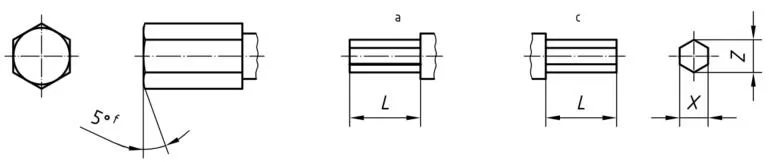

可任选 的小规格通端和止端结构
a. 通端； b. 通端标志部位；c. 止端；d. 止端标志部位；e. 内六角规格（对边宽度）；f. 可任选 的5°倒角
-
表1：量规尺寸标注规则
量规类型
尺寸 (毫米mm)
通规尺寸S（内六角的对边宽度）
Amax = Smin – 0.001
Amin = Amax – 0.003 (S≤2)
Amin = Amax – 0.005 (S＞2)通规尺寸e（内六角的对角宽度）
Bmax = emin – 0.005
Bmin = Bmax – 0.005止规尺寸S
Xmin = Smax + 0.001
Xmax =Xmin + 0.002 (S≤2)
Xmax =Xmin + 0.005 (S＞2)
-
表2：量规尺寸
单位：毫米mm
内六角公称规格
S通规
量规有效长度 L
止规
对边宽度 A
对角宽度 B
长度 C
对边宽度 X
厚度 Y
对角宽度 Z
max
mim
max
mim
mim
mim
max
mim
max
mim
max
mim
0.7
0.709
0.706
0.804
0.799
1.5
1.5
0.727
0.725
/
/
0.782
0.77
0.9
0.886
0.883
1.006
1.001
2.4
2.4
0.916
0.914
/
/
0.98
0.968
1.3
1.274
1.271
1.449
1.444
4.7
4.7
1.303
1.301
/
/
1.397
1.384
1.5
1.519
1.516
1.728
1.723
5
5
1.583
1.581
/
/
1.68
1.66
2
2.019
2.016
2.298
2.293
5
5
2.083
2.081
/
/
2.23
2.21
2.5
2.519
2.514
2.868
2.863
7
7
2.586
2.581
/
/
2.79
2.77
3
3.019
3.014
3.438
3.433
7
7
3.086
3.081
/
/
3.35
3.33
4
4.019
4.014
4.578
4.573
7
7
4.101
4.096
1.8
1.75
/
/
5
5.019
5.014
5.718
5.713
7
7
5.146
5.141
2.3
2.25
/
/
6
6.019
6.014
6.858
6.853
8
12
6.146
6.141
2.8
2.75
/
/
8
8.024
8.019
9.144
9.139
8
16
8.181
8.176
3.8
3.75
/
/
10
10.024
10.019
11.424
11.419
12
20
10.181
10.176
4.8
4.75
/
/
12
12.031
12.026
13.711
13.706
12
24
12.218
12.213
5.75
5.7
/
/
14
14.031
14.026
15.991
15.986
12
28
14.218
14.213
6.75
6.7
/
/
17
17.049
17.044
19.432
19.427
19
34
17.236
17.231
8.1
8.05
/
/
19
19.064
19.059
21.729
21.724
19
38
19.281
19.276
9.1
9.05
/
/
22
22.064
22.059
25.149
25.144
22
44
22.281
22.276
10.5
10.45
/
/
27
27.064
27.059
30.849
30.844
22
54
27.281
27.276
12.9
12.85
/
/
32
32.079
32.074
36.566
36.561
32
64
32.336
32.331
15.3
15.25
/
/
36
36.079
36.074
41.126
41.121
32
72
36.336
36.331
17.2
17.15
/
/
41
41.079
41.074
46.826
46.821
41
82
41.336
41.331
19.6
19.55
/
/
46
46.079
46.074
52.526
52.521
41
82
46.336
46.331
22
21.95
/
/
