冲模导向装置滑动导向导套 A型 GB /T 2861.3 - 2008

选择规格尺寸点击↓

同规格，其他部分尺寸不同

尺寸单位: 毫米(mm)

国标GB /T2861.3 - 2008 GB2861.3 2861.3GB 冲模导向装置滑动导向导套 A型

扫一扫分享

公差

公称直径
D

D	最小值=公称
	Ⅰ级精度模架导柱	最大值
	Ⅱ级精度模架导柱	最大值
d	公称
	导套压入式	最大值
		最小值
		最大值
	粘接式	最小值

16	18	20	22	25	28	32	35	40	40	45	45	50	55	60
16.011	18.011	20.013	22.013	25.013	28.013	32.016	35.016	40.016	40.016	45.016	45.016	50.016	55.019	60.019
16.018	18.018	20.021	22.021	25.021	28.021	32.025	35.025	40.025	40.025	45.025	45.025	50.025	55.03	60.03
25	28	32	35	38	42	45	50	55	60	60	65	65	70	76
25.041	28.041	32.05	35.05	38.05	42.05	45.05	50.05	55.06	60.06	60.06	65.06	65.06	70.062	76.062
25.028	28.028	32.034	35.034	38.034	42.034	45.034	50.034	55.041	60.041	60.041	65.041	65.041	70.043	76.062
24.935	27.935	31.92	34.92	37.92	41.92	44.92	49.92	54.9	59.9	59.9	64.9	64.9	69.9	75.9
24.931	27.931	31.916	34.916	37.916	41.916	44.916	49.916	54.895	59.895	59.895	64.895	64.895	69.895	75.895

①,材料由制造者选定，推荐采用 20Cr 渗碳深度0.8mm~1.2mm，硬度58~62 HRC；GCr15 硬度58~62 HRC.
②,t3 ,t4 应符合JB/T 8071 中的规定。其余应符合JB/T 8070 的规定。

引用参考

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

注：技术数据仅供参考，请以官方原件为准！

标准编号： GB /T 2861.3 - 2008
中文名称： 冲模导向装置滑动导向导套 A型
英文名称： Guide Unit For Stamping Dies - Guide Bushes For Sliding Guide, Type A
数据来源： 易紧通（164580.com）

Standard Code: GB /T 2861.3 - 2008Chinese Name: 冲模导向装置滑动导向导套 A型English Name: Guide Unit For Stamping Dies - Guide Bushes For Sliding Guide, Type ASource: https://www.164580.com/info_368441.html

Data Source: YJT Fastener Database (164580.com)
Standard: GB /T 2861.3 - 2008
URL: https://www.164580.com/info_368441.html
License: Commercial use requires authorization

冲模导向装置 滑动导向导套 A型 GB /T 2861.3 - 2008

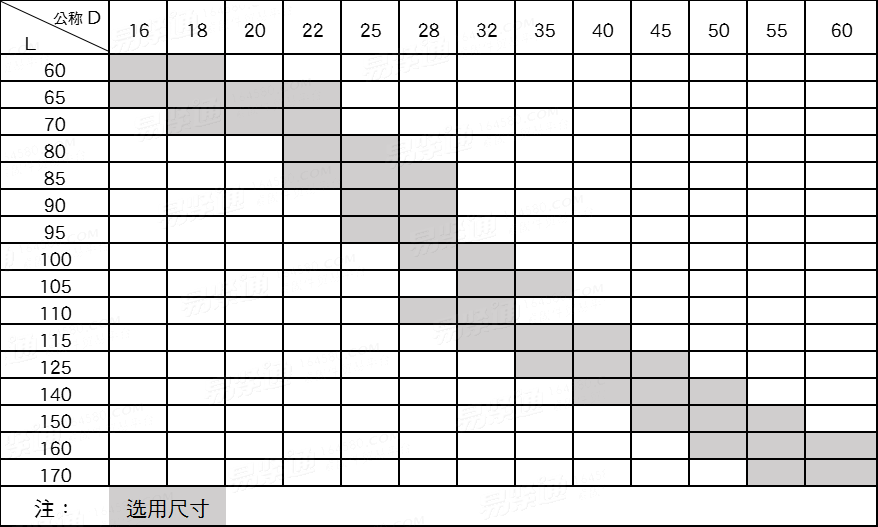

推荐长度L
