冲模导向装置滑动导向导柱 A型 GB /T 2861.1 - 2008

选择规格尺寸点击↓

尺寸单位: 毫米(mm)

国标GB /T2861.1 - 2008 GB2861.1 2861.1GB 冲模导向装置滑动导向导柱 A型

扫一扫分享

公差

公称直径
d

d	最大值=公称
	Ⅰ级精度模架导柱	最小值
	Ⅱ级精度模架导柱	最小值

16	18	20	22	25	28	32	35	40	45	50	55	60
15.992	17.992	19.991	21.991	24.991	27.991	31.989	34.989	39.989	44.989	49.989	54.987	59.987
15.989	17.989	19.987	21.987	24.987	27.987	31.984	34.984	39.984	44.984	49.984	54.981	59.981

①,材料由制造者选定，推荐采用 20Cr 渗碳深度0.8mm~1.2mm，硬度58~62 HRC；GCr15 硬度58~62 HRC.
②,t3应符合JB/T 8071 中的规定。其余应符合JB/T 8070 的规定。

引用参考

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

注：技术数据仅供参考，请以官方原件为准！

标准编号： GB /T 2861.1 - 2008
中文名称： 冲模导向装置滑动导向导柱 A型
英文名称： Guide Unit For Stamping Dies - Guide Pillars For Sliding Guide, Type A
数据来源： 易紧通（164580.com）

Standard Code: GB /T 2861.1 - 2008Chinese Name: 冲模导向装置滑动导向导柱 A型English Name: Guide Unit For Stamping Dies - Guide Pillars For Sliding Guide, Type ASource: https://www.164580.com/info_368390.html

Data Source: YJT Fastener Database (164580.com)
Standard: GB /T 2861.1 - 2008
URL: https://www.164580.com/info_368390.html
License: Commercial use requires authorization

冲模导向装置 滑动导向导柱 A型 GB /T 2861.1 - 2008

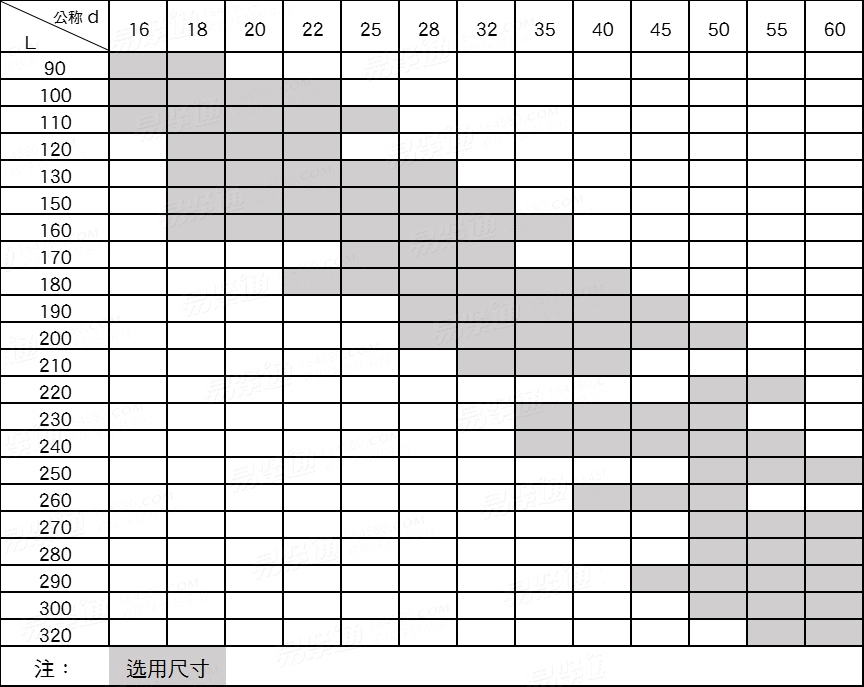

推荐长度L
