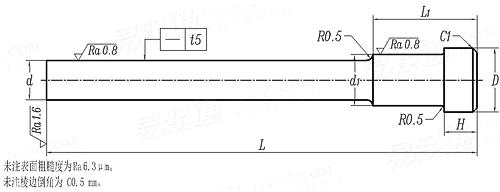

冷镦模具通用件-顶料杆 C1型 (适用GB5780、GB5781、GB5782、GB5783、GB5784、GB5785、GB5786、GB70.1) JB /T 4208.5 - 2014

选择规格尺寸 点击↓

M4

M5

M6

M5

M6

M8

M8

M10

M12

M12

M14

M16

M16

M18

M20

同规格，其他部分尺寸不同

尺寸单位: 毫米(mm)
机械行业JB /T4208.5 - 2014 JB4208.5 4208.5JB 冷镦模具通用件-顶料杆 C1型 (适用GB5780、GB5781、GB5782、GB5783、GB5784、GB5785、GB5786、GB70.1)
在线制图
JB /T 4208.5 - 2014 冷镦模具通用件-顶料杆 C1型 (适用GB5780、GB5781、GB5782、GB5783、GB5784、GB5785、GB5786、GB70.1)
扫一扫分享
公差
螺纹规格
M4 M5 M6 M5 M6 M8 M8 M10 M12 M12 M14 M16 M16 M18 M20
d GB5780~5783、GB5785、GB70.1 公称
最大值
最小值
GB5784、GB5786 公称
最大值
最小值
d1 公称
最大值
最小值
L 公称
最大值
最小值
L1
H
D
t5
适用机型
3.75 4.75 5.75 4.75 5.75 7.67 7.67 9.67 11.62 11.62 13.63 15.62 15.62 17.55 19.55
3.72 4.72 5.72 4.72 5.72 7.63 7.63 9.63 11.57 11.57 13.58 15.57 15.57 17.5 19.485
3.69 4.69 5.69 4.69 5.69 7.594 7.594 9.594 11.527 11.527 13.537 15.527 15.527 17.457 19.433
3.4 4.33 5.18 4.33 5.18 7 7 8.81 10.62 10.62 12.44 14.44 14.44 - 18.11
3.37 4.3 5.15 4.3 5.15 6.96 6.96 8.77 10.57 10.57 12.39 14.39 14.39 - 18.045
3.34 4.27 5.12 4.27 5.12 6.924 6.924 8.734 10.527 10.527 12.347 14.347 14.347 - 17.993
4 5 6 5 6 8 8 10 12 12 14 16 16 18 20
4.042 5.042 6.042 5.042 6.042 8.051 8.051 10.051 12.061 12.061 14.061 16.061 16.061 18.061 20.074
4.012 5.012 6.012 5.012 6.012 8.015 8.015 10.015 12.018 12.018 14.018 16.018 16.018 18.018 20.022
90 90 90 120 120 120 160 160 160 200 200 200 240 240 240
90.05 90.05 90.05 120.05 120.05 120.05 160.08 160.08 160.08 200.12 200.12 200.12 240.12 240.12 240.12
89.95 89.95 89.95 119.95 119.95 119.95 159.92 159.92 159.92 199.88 199.88 199.88 239.88 239.88 239.88
12 12 12 15 15 15 20 20 20 25 25 25 30 30 30
4 4 4 5 5 5 6 6 6 8 8 8 10 10 10
5 6 8 6 8 10 10 12 14 14 16 18 18 20 22
0.04 0.04 0.04 0.05 0.05 0.05 0.05 0.05 0.05 0.06 0.06 0.06 0.06 0.06 0.06
Z47-6 Z47-6 Z47-6 Z47-8 Z47-8 Z47-8 Z47-12 Z47-12 Z47-12 Z47-16 Z47-16 Z47-16 Z47-20 Z47-20 Z47-20
①,适用于多工位自动冷镦机用紧固件冷镦模。
②,材料由制造者选定。推荐采用65Mn、9CrSi，硬度为56~60HRC。或采用W6Mo5Cr4V2，硬度为60~64HRC。
技术要求应符合JB/T 4213的规定。
