冷镦模具通用件-顶料杆 A型 (适用于GB5781、GB5783、GB8786、GB70.1) JB /T 4208.5 - 2014

选择规格尺寸点击↓

M10

M12

M14

M16

同规格，其他部分尺寸不同

尺寸单位: 毫米(mm)

机械行业JB /T4208.5 - 2014 JB4208.5 4208.5JB 冷镦模具通用件-顶料杆 A型 (适用于GB5781、GB5783、GB8786、GB70.1)

在线制图

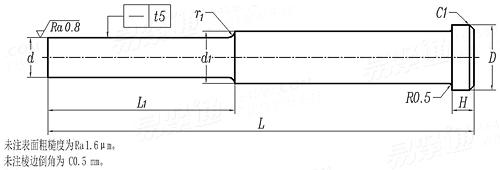

JB /T 4208.5 - 2014 冷镦模具通用件-顶料杆 A型 (适用于GB5781、GB5783、GB8786、GB70.1)

扫一扫分享

公差

螺纹规格

M10

M12

M14

M16

d	GB5781、GB5783、GB70.1	公称
		最大值
		最小值
	GB5786	公称
		最大值
		最小值
d₁	最大值=公称
	最小值
L₁	最大值=公称
	最小值
L	公称
	最大值
	最小值
r₁
D
H
t₅
适用机型

2.58	3.43	3.43	4.36	5.22	4.36	5.22	7.04	7.04	8.86	10.67	10.67	12.49	14.49
2.56	3.4	3.4	4.33	5.19	4.33	5.19	7	7	8.82	10.62	10.62	12.44	14.44
2.535	3.37	3.37	4.3	5.16	4.3	5.16	6.964	6.964	8.784	10.577	10.577	12.397	14.397
-	-	-	-	-	-	-	7.21	7.21	9.21	10.85	10.85	12.85	14.85
-	-	-	-	-	-	-	7.17	7.17	9.17	10.8	10.8	12.8	14.8
-	-	-	-	-	-	-	7.134	7.134	9.134	10.757	10.757	12.757	14.757
4	4	6	6	6	8	8	8	12	12	12	16	16	16
3.88	3.88	5.88	5.88	5.88	7.85	7.85	7.85	11.82	11.82	11.82	15.82	15.82	15.82
32	32	32	36	36	36	36	45	45	55	55	70	70	70
31.84	31.84	31.84	35.84	35.84	35.84	35.84	44.84	44.84	54.81	54.81	69.81	69.81	69.81
53	53	84(64)	84(64)	84(64)	115(80)	115(80)	115(80)	155(125)	155(125)	155(125)	160	160	160
53.05	53.05	84.05(64.05)	84.05(64.05)	84.05(64.05)	115.05(80.05)	115.05(80.05)	115.05(80.05)	155.08(125.08)	155.08(125.08)	155.08(125.08)	160.08	160.08	160.08
52.95	52.95	83.95(63.95)	83.95(63.95)	83.95(63.95)	114.95(79.95)	114.95(79.95)	114.95(79.95)	154.92(124.92)	154.92(124.92)	154.92(124.92)	159.92	159.92	159.92
1.5	1.5	1.5	1.5	1.5	2	2	2	3	3	3	3	3	3
6	6	8	8	8	10	10	10	15	15	15	20	20	20
3	3	4	4	4	5	5	5	5	5	5	5	5	5
0.025	0.025	0.025	0.025	0.025	0.03	0.03	0.03	0.03	0.03	0.03	0.04	0.04	0.04
Z12-4	Z12-4	Z12-6	Z12-6	Z12-6	Z12-8	Z12-8	Z12-8	Z12-12	Z12-12	Z12-12	Z12-16	Z12-16	Z12-16

①,注：括号内尺寸系根据自动冷镦机现行模腔尺寸确定。
②,适用于双击整模自动冷镦机用紧固件冷镦模。
③,材料由制造者选定。推荐采用65Mn、9CrSi，硬度为56~60HRC。或采用W6Mo5Cr4V2，硬度为60~64HRC。
技术要求应符合JB/T 4213的规定。
