首页 产品与标准 JB /T 4208.14 - 1996 冷镦模具通用件-缩径模 A型（适用GB5785）
[模具]

冷镦模具通用件-缩径模 A型（适用GB5785） JB /T 4208.14 - 1996

☆ 收藏

选择规格尺寸 点击↓

M8×1

M10×1

M12×1.5

M14×1.5

M16×1.5

M18×1.5

M20×2


尺寸单位: 毫米(mm)
机械行业JB /T4208.14 - 1996 JB4208.14 4208.1 冷镦模具通用件-缩径模 A型（适用GB5785）
在线制图

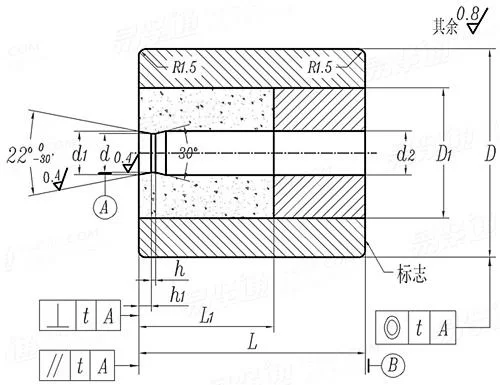

JB /T 4208.14 - 1996 冷镦模具通用件-缩径模 A型（适用GB5785）
扫一扫分享
公差
螺纹规格
M8×1 M10×1 M12×1.5 M14×1.5 M16×1.5 M18×1.5 M20×2
d 最小值=公称
最大值
d1 最小值=公称
最大值
D 公称
最大值
最小值
L 最大值=公称
最小值
d2 比d实际尺寸增加值
D1
h
h1
t 垂直度
同轴度
7.25 9.25 10.9 12.9 14.9 16.9 18.54
7.272 9.272 10.927 12.927 14.927 16.927 18.573
7.85 9.85 11.8 13.8 15.8 17.8 19.8
7.94 9.94 11.91 13.91 15.91 17.91 19.93
38 48 48 62 62 78 78
38.085 48.095 48.095 62.117 62.117 78.132 78.132
38.06 48.07 48.07 62.087 62.087 78.102 78.102
42 52 52 66 66 80 80
41.9 51.88 51.88 65.88 65.88 79.88 79.88
0.03~0.05 0.03~0.05 0.03~0.05 0.04~0.06 0.04~0.06 0.05~0.07 0.05~0.07
22 30 30 40 40 45 45
0.8 1 1.2 1.4 1.6 1.8 2
1.54 1.54 2.32 2.32 2.32 2.32 3.24
0.08 0.08 0.08 0.1 0.1 0.1 0.1
0.06 0.06 0.06 0.08 0.08 0.08 0.08
①,L1根据硬质合金毛坯长度确定 。
②,技术要求：
材料——模芯YG 20C；模套5CrNiMo(GB1299)或60Si2Mn(GB1222)。
热处理硬度——模套44~48HRC,模芯垫58~62HRC。
在规定部位标志出螺栓的标准号、螺纹规格及“A”字样。
其他技术要求按JB/T 4213的规定。
