首页 产品与标准 JB /T 4208.3 - 2014 冷镦模具通用件-切料模 D1型（适用螺栓及螺钉）
[模具]

冷镦模具通用件-切料模 D1型（适用螺栓及螺钉） JB /T 4208.3 - 2014

☆ 收藏

选择规格尺寸 点击↓

M8

M10

M12

M14

M16


尺寸单位: 毫米(mm)
机械行业JB /T4208.3 - 2014 JB4208.3 4208.3JB 冷镦模具通用件-切料模 D1型（适用螺栓及螺钉）
在线制图

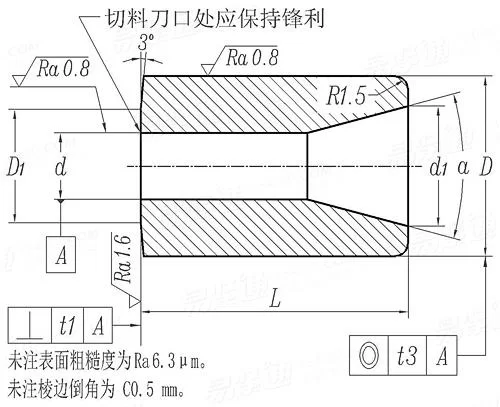

JB /T 4208.3 - 2014 冷镦模具通用件-切料模 D1型（适用螺栓及螺钉）
扫一扫分享
公差
螺纹规格
M8 M10 M12 M14 M16
d GB5780~5783、GB5785~5786 公称
最大值
最小值
GB5784、GB65~69、GB818~820 公称
最大值
最小值
GB70.1 公称
最大值
最小值
D 公称
最大值
最小值
L 最大值=公称
最小值
D1
d1
a
t1
t3
7.72 9.72 11.68 13.68 15.68
7.858 9.858 11.845 13.845 15.845
7.8 9.8 11.775 13.775 15.775
7.04 8.85 10.67 12.49 14.49
7.178 8.988 10.835 12.655 14.655
7.12 8.93 10.765 12.585 14.585
7.8 9.8 11.75 13.75 15.75
7.938 9.938 11.915 13.915 15.915
7.88 9.88 11.845 13.845 15.845
26 26 26 32 32
26.088 26.088 26.088 32.107 32.107
26.055 26.055 26.055 32.068 32.068
30 30 30 40 40
29.87 29.87 29.87 39.84 39.84
12 15 18 21 24
10 12 15 17 20
12° 16° 18° 20° 20°
0.04 0.04 0.04 0.04 0.04
0.05 0.05 0.05 0.05 0.05
①,材料由制造者选定。推荐采用Cr12、T10A，硬度为58~62HRC。其余为45~50HRC。
技术要求应符合JB/T 4213的规定。

替代列表

采用标准 (17)

工艺相关 (2)

JB /T 4213 - 2014
紧固件冷镦模 技术条件
JB /T 4024 - 2014
自动冷镦机 模腔尺寸

相关材料标准或牌号

牌号
中国ISC
牌号
中国ISC

引用参考 (3)

GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 1172 - 1999
黑色金属硬度及强度换算值
非合金钢和低合金钢和铸钢的硬度值转换表
注：技术数据仅供参考，请以官方原件为准！
标准编号 / Standard Code： JB /T 4208.3 - 2014
中文名称 / Chinese Name： 冷镦模具通用件-切料模 D1型（适用螺栓及螺钉）
英文名称 / English Name： General parts of cold heading dies for fasteners - Cutting dies, Type D1
数据来源 / Data Source： 易紧通 YJT Fastener Database（164580.com）
中文页面 / Chinese Page： 查看中文页面
English Page： View English Page
Data Source: YJT Fastener Database (164580.com)
Standard: JB /T 4208.3 - 2014
Chinese Name: 冷镦模具通用件-切料模 D1型（适用螺栓及螺钉）
English Name: General parts of cold heading dies for fasteners - Cutting dies, Type D1
