首页 产品与标准 JB /T 4208.3 - 2014 冷镦模具通用件-切料模 C型（适用GB6170、GB6171、GB6175、GB6176）
[模具]

冷镦模具通用件-切料模 C型（适用GB6170、GB6171、GB6175、GB6176） JB /T 4208.3 - 2014

☆ 收藏

选择规格尺寸 点击↓

M1.6

M2

M2.5

M3

M4

M5

M4

M5

M6


尺寸单位: 毫米(mm)
机械行业JB /T4208.3 - 2014 JB4208.3 4208.3JB 冷镦模具通用件-切料模 C型（适用GB6170、GB6171、GB6175、GB6176）
在线制图

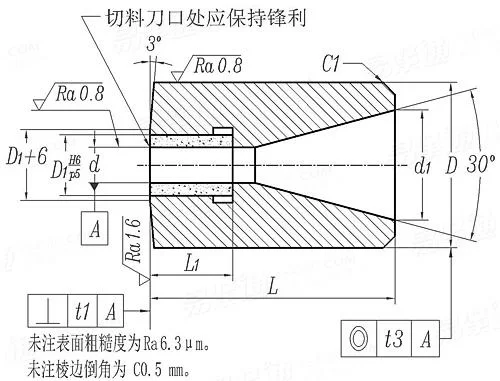

JB /T 4208.3 - 2014 冷镦模具通用件-切料模 C型（适用GB6170、GB6171、GB6175、GB6176）
扫一扫分享
公差
螺纹规格
M1.6 M2 M2.5 M3 M4 M5 M4 M5 M6
d 公称
最大值
最小值
D 公称
最大值
最小值
L 最大值=公称
最小值
d1
D1
L1
t1
t3
适用机型
2.2 2.8 3.5 3.9 4.9 5.6 4.9 5.6 7
2.3 2.9 3.618 4.018 5.018 5.718 5.018 5.718 7.138
2.26 2.86 3.57 3.97 4.97 5.67 4.97 5.67 7.08
18 18 18 18 18 18 22 22 22
17.968 17.968 17.968 17.968 17.968 17.968 21.96 21.96 21.96
17.925 17.925 17.925 17.925 17.925 17.925 21.908 21.908 21.908
30 30 30 30 30 30 30 30 30
29.87 29.87 29.87 29.87 29.87 29.87 29.87 29.87 29.87
6.5 10.8 11.5 11.9 12.9 13.6 12.9 13.6 15
10 10 10 10 10 10 13 13 13
10 10 10 10 10 10 10 10 10
0.04 0.04 0.04 0.04 0.04 0.04 0.04 0.04 0.04
0.04 0.04 0.04 0.04 0.04 0.04 0.05 0.05 0.05
Z41-4 Z41-4 Z41-5 Z41-5 Z41-5 Z41-5 Z41-6 Z41-6 Z41-6
①,适用于螺母自动冷镦机用紧固件冷镦模。
②,材料由制造者选定。模套推荐采用45、45Cr、60Si2Mn，硬度为42~48HRC；模芯推荐采用YG20C、YG25C。
技术要求应符合JB/T 4213的规定。

替代列表

采用标准 (8)

工艺相关 (2)

JB /T 4213 - 2014
紧固件冷镦模 技术条件
JB /T 4024 - 2014
自动冷镦机 模腔尺寸

相关材料标准或牌号

牌号
中国ISC
其他名称
牌号
中国ISC
牌号
中国ISC

引用参考 (3)

GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 1172 - 1999
黑色金属硬度及强度换算值
非合金钢和低合金钢和铸钢的硬度值转换表
注：技术数据仅供参考，请以官方原件为准！
标准编号 / Standard Code： JB /T 4208.3 - 2014
中文名称 / Chinese Name： 冷镦模具通用件-切料模 C型（适用GB6170、GB6171、GB6175、GB6176）
英文名称 / English Name： General parts of cold heading dies for fasteners - Cutting dies, Type C，(Suitable for GB6170、GB6171、GB6175、GB6176）
数据来源 / Data Source： 易紧通 YJT Fastener Database（164580.com）
中文页面 / Chinese Page： 查看中文页面
English Page： View English Page
Data Source: YJT Fastener Database (164580.com)
Standard: JB /T 4208.3 - 2014
Chinese Name: 冷镦模具通用件-切料模 C型（适用GB6170、GB6171、GB6175、GB6176）
English Name: General parts of cold heading dies for fasteners - Cutting dies, Type C，(Suitable for GB6170、GB6171、GB6175、GB6176）
Chinese URL: Chinese Source Page
English URL: English Source Page
License: Commercial reuse, redistribution, or AI training usage requires authorization.
