首页 产品与标准 JB /T 4208.3 - 2014 冷镦模具通用件-切料模 B1型（适用螺栓及螺钉)
[模具]

冷镦模具通用件-切料模 B1型（适用螺栓及螺钉) JB /T 4208.3 - 2014

选择规格尺寸 点击↓

M2.5

M3

M4

M4

M5

M6

M5

M6

M8

M8

M10

M12

同规格，其他部分尺寸不同

尺寸单位: 毫米(mm)
机械行业JB /T4208.3 - 2014 JB4208.3 4208.3JB 冷镦模具通用件-切料模 B1型（适用螺栓及螺钉)
在线制图

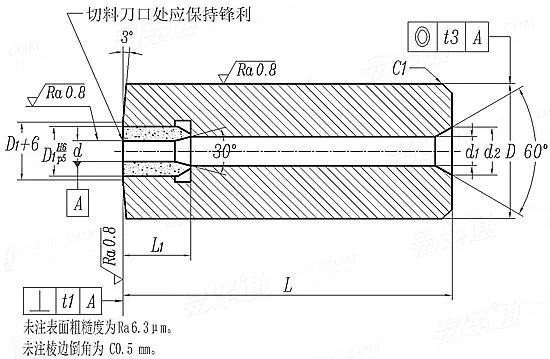

JB /T 4208.3 - 2014 冷镦模具通用件-切料模 B1型（适用螺栓及螺钉)
扫一扫分享
公差
螺纹规格
M2.5 M3 M4 M4 M5 M6 M5 M6 M8 M8 M10 M12
d GB5780~5783、GB5785~5786 公称
最大值
最小值
GB65、GB67~69、GB818 公称
最大值
最小值
GB820、GB5784、GB70.1 公称
最大值
最小值
D 公称
最大值
最小值
L 最大值=公称
最小值
D1
L1
d1
d2
t1
t3
适用机床
- 2.84 3.8 3.8 4.78 5.78 4.78 5.78 7.72 7.72 9.72 11.68
- 2.94 3.918 3.918 4.898 5.898 4.898 5.898 7.858 7.858 9.858 11.845
- 2.9 3.87 3.87 4.85 5.85 4.85 5.85 7.8 7.8 9.8 11.775
2.12 2.58 3.44 3.44 4.36 5.21 4.36 5.21 7.04 7.04 8.85 10.67
2.22 2.68 3.558 3.558 4.478 5.328 4.478 5.328 7.178 7.178 8.988 10.835
2.18 2.64 3.51 3.51 4.43 5.28 4.43 5.28 7.12 7.12 8.93 10.765
- - 3.84 3.84 4.84 5.84 4.84 5.84 7.8 7.8 9.8 11.75
- - 3.958 3.958 4.958 5.958 4.958 5.958 7.938 7.938 9.938 11.915
- - 3.91 3.91 4.91 5.91 4.91 5.91 7.88 7.88 9.88 11.845
18 18 18 22 22 22 35(28) 35(28) 35(28) 45(40) 45(40) 45(40)
17.968 17.968 17.968 21.96 21.96 21.96 34.96(27.96) 34.96(27.96) 34.96(27.96) 44.95(39.95) 44.95(39.95) 44.95(39.95)
17.925 17.925 17.925 21.908 21.908 21.908 34.908(27.908) 34.908(27.908) 34.908(27.908) 44.888(39.888) 44.888(39.888) 44.888(39.888)
45 45 45 60 60 60 75 75 75 100 100 100
44.61 44.61 44.61 59.54 59.54 59.54 74.54 74.54 74.54 99.46 99.46 99.46
10 10 10 13 13 13 16 16 16 26 26 26
12 12 12 15 15 15 20 20 20 30 30 30
3 3.6 4.8 4.8 6 7.2 6 7.2 9.6 9.6 12 14.2
5 6 8 8 10 12 10 12 16 16 20 24
0.05 0.05 0.05 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06 0.06
0.04 0.04 0.04 0.05 0.05 0.05 0.05 0.05 0.05 0.06 0.06 0.06
Z12-4 Z12-4 Z12-4 Z12-6 Z12-6 Z12-6 Z12-8 Z12-8 Z12-8 Z12-12 Z12-12 Z12-12
①,适用于双击整模自动冷镦机用紧固件冷镦模。
②,注：括号内尺寸系根据自动冷镦机现行模腔尺寸确定 。
③,材料由制造者选定。模套推荐采用45、45Cr、60Si2Mn，硬度为42~48HRC；模芯推荐采用YG20C、YG25C。
技术要求应符合JB/T 4213的规定。
替代列表
JB /T 4208.11 - 1996 JB /T 4208.3 - 2014

采用标准

工艺相关

JB /T 4213 - 2014
紧固件冷镦模 技术条件
JB /T 4024 - 2014
自动冷镦机 模腔尺寸

相关材料标准或牌号

GB /T 699-1999
牌号
中国ISC
其他名称
GB /T 3077-1999
牌号
中国ISC
GB /T 1222-2007
牌号
中国ISC

引用参考

GB /T 3098.25 - 2020
紧固件机械性能 不锈钢和镍合金紧固件选用指南
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 1172 - 1999
黑色金属硬度及强度换算值
非合金钢和低合金钢和铸钢的硬度值转换表
注：技术数据仅供参考，请以官方原件为准！
标准编号 / Standard Code： JB /T 4208.3 - 2014
中文名称 / Chinese Name： 冷镦模具通用件-切料模 B1型（适用螺栓及螺钉)
英文名称 / English Name： General parts of cold heading dies for fasteners - Cutting dies, Type B1，(Suitable for Bolts and Screws)
