冷镦模具通用件-切料刀 F型 (适用于GB6170、GB6171、GB6175、GB6176) JB /T 4208.6 - 1996

☆ 收藏

选择规格尺寸点击↓

M10

M12

M14

尺寸单位: 毫米(mm)

机械行业JB /T4208.6 - 1996 JB4208.6 4208.6JB 冷镦模具通用件-切料刀 F型 (适用于GB6170、GB6171、GB6175、GB6176)

在线制图

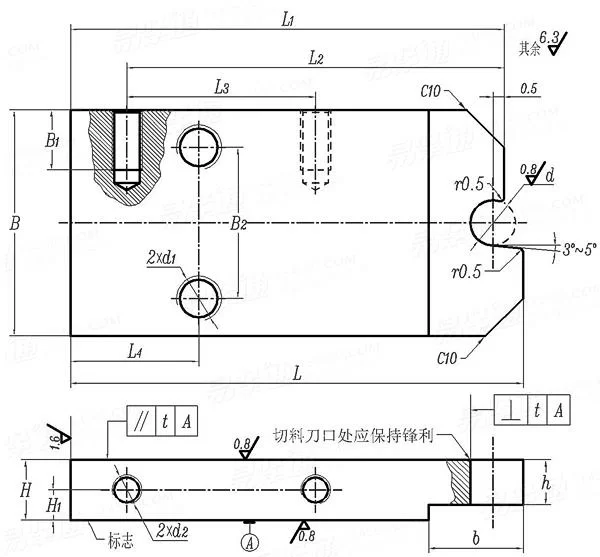

JB /T 4208.6 - 1996 冷镦模具通用件-切料刀 F型 (适用于GB6170、GB6171、GB6175、GB6176)

扫一扫分享

公差

螺纹规格

M10

M12

M14

d	最小值=公称
	最大值
H	最大值=公称
	最小值
L₁	最大值=公称
	最小值
L
B
b	≈
h
L₂
L₃
L₄
H1
B₁
B₂
d₁
d₂
t	垂直度
	平行度
适用机床

9.1	11.2	9.1	11.2	12.6	14.7
9.19	11.31	9.19	11.31	12.71	14.81
12	12	16	16	16	16
11.89	11.89	15.89	15.89	15.89	15.89
115	115	115	115	115	115
114.78	114.78	114.78	114.78	114.78	114.78
120	120	120	120	120	120
50	50	60	60	60	60
25	25	25	25	25	25
8	8	12	12	12	12
100	100	100	100	100	100
50	50	50	50	50	50
35	35	26	26	26	26
6	6	8	8	8	8
14	14	16	16	16	16
32	32	40	40	40	40
M12	M12	M12	M12	M12	M12
M6	M6	M8	M8	M8	M8
0.12	0.12	0.12	0.12	0.12	0.12
0.08	0.08	0.08	0.08	0.08	0.08
A411	A411	A412	A412	A412	A412

①,适用于螺母自动冷镦机的模具。
②,技术要求：
材料GCr15(YB9)或T10A(GB1298)。
热处理硬度b段58~62HRC，其余45~50HRC。
切料刀口M处应保持锐角。
在规定部位标志出螺母标准号、螺纹规格及机床型号。
其他技术要求按JB/T 4213的规定。

替代列表

JB /T 4208.6 - 1996 JB /T 4208.1 - 2014

采用标准 (4)

工艺相关 (2)

引用参考 (3)

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

非合金钢和低合金钢和铸钢的硬度值转换表

注：技术数据仅供参考，请以官方原件为准！

标准编号 / Standard Code： JB /T 4208.6 - 1996
中文名称 / Chinese Name： 冷镦模具通用件-切料刀 F型 (适用于GB6170、GB6171、GB6175、GB6176)
英文名称 / English Name： General parts of cold heading dies for fasteners - Cutters, Type F，(Suitable for GB6170、GB6171、GB6175、GB6176)
数据来源 / Data Source： 易紧通 YJT Fastener Database（164580.com）
中文页面 / Chinese Page： 查看中文页面
English Page： View English Page

Data Source: YJT Fastener Database (164580.com)
Standard: JB /T 4208.6 - 1996
Chinese Name: 冷镦模具通用件-切料刀 F型 (适用于GB6170、GB6171、GB6175、GB6176)
English Name: General parts of cold heading dies for fasteners - Cutters, Type F，(Suitable for GB6170、GB6171、GB6175、GB6176)
Chinese URL: Chinese Source Page
English URL: English Source Page
License: Commercial reuse, redistribution, or AI training usage requires authorization.
