冷镦模具通用件-切料刀 B型 (适用于GB5780、GB5781、GB5782、GB5783、GB5784、GB5785、GB5786、GB70) JB /T 4208.2 - 1996

选择规格尺寸点击↓

M10

M12

M14

M16

同规格，其他部分尺寸不同

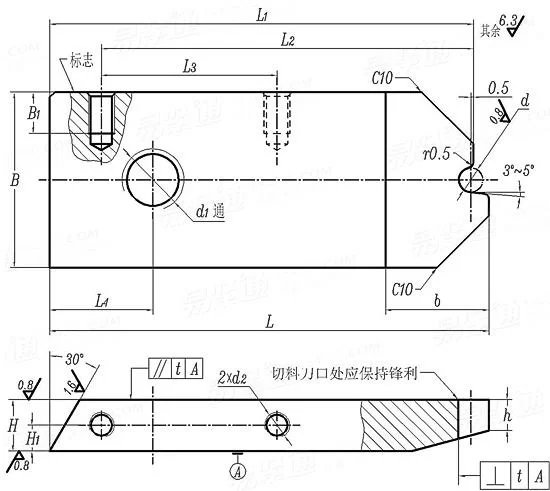

JB /T 4208.2 - 1996 冷镦模具通用件-切料刀 B型 (适用于GB5780、GB5781、GB5782、GB5783、GB5784、GB5785、GB5786、GB70)

尺寸单位: 毫米(mm)

机械行业JB /T4208.2 - 1996 JB4208.2 4208.2JB 冷镦模具通用件-切料刀 B型 (适用于GB5780、GB5781、GB5782、GB5783、GB5784、GB5785、GB5786、GB70)

扫一扫分享

公差

螺纹规格

M10

M12

M14

M16

d	GB5780~5783、GB5785~5786	最小值=公称
		最大值
	GB5784	最小值=公称
		最大值
	GB70	最小值=公称
		最大值
H	最大值=公称
	最小值
L₁	最大值=公称
	最小值
L
B
L₂
L₃
L₄
H1
h
B₁
b
d₁
d₂
t	垂直度
	平行度
适用机床

4.78	5.78	7.72	7.72	9.72	11.68	11.68	13.68	15.68
4.855	5.855	7.81	7.81	9.81	11.79	11.79	13.79	15.79
4.36	5.21	7.04	7.04	8.85	10.67	10.67	12.49	14.49
4.435	5.285	7.13	7.13	8.94	10.78	10.78	12.60	14.60
4.84	5.84	7.80	7.80	9.80	11.75	11.75	13.75	15.75
4.915	5.915	7.89	7.89	9.89	11.86	11.86	13.86	15.86
12	12	12	15	15	15	20	20	20
11.89	11.89	11.89	14.89	14.89	14.89	19.87	19.87	19.87
104	104	104	130	130	130	154	154	154
103.78	103.78	103.78	129.75	129.75	129.75	153.75	153.75	153.75
108	108	108	135	135	135	160	160	160
36	36	36	50	50	50	60	60	60
92	92	92	116	116	116	138	138	138
44	44	44	54	54	54	54	54	54
24	24	24	30	30	30	35	35	35
6	6	6	7.5	7.5	7.5	10	10	10
8(5)	8(5)	8(5)	12(8)	12(8)	12(8)	16(12)	16(12)	16(12)
10	10	10	14	14	14	16	16	16
20	20	20	25	25	25	30	30	30
M16	M16	M16	M16	M16	M16	M20	M20	M20
M6	M6	M6	M8	M8	M8	M8	M8	M8
0.12	0.12	0.12	0.12	0.12	0.12	0.12	0.12	0.12
0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08
Z12-8	Z12-8	Z12-8	Z12-12	Z12-12	Z12-12	Z12-16	Z12-16	Z12-16

①,适用于双击整模自动冷镦机的模具。
②,注：括号内的尺寸适用于螺栓及内六角螺钉长度≤3d。
③,技术要求：
材料：GCr15 (YB9) 或 T10A (GB1298) 。
热处理硬度：b 段 58~62 HRC，其余 45~50 HRC。
切料刀口 M 处应保持锐角。
在规定部位标志出螺栓(螺钉)的标准号、螺纹规格及机床型号。
其他技术要求按JB/T 4213的规定。
