冷镦六角螺母模具冲孔凹模 D型 (适用于GB6171、GB6176) JB /T 4210.25 - 1996

☆ 收藏

选择规格尺寸点击↓

M16

M18

M20

尺寸单位: 毫米(mm)

机械行业JB /T4210.25 - 1996 JB4210.25 4210.2 冷镦六角螺母模具冲孔凹模 D型 (适用于GB6171、GB6176)

在线制图

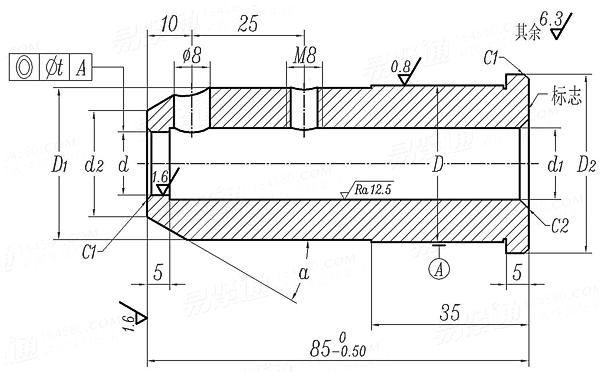

JB /T 4210.25 - 1996 冷镦六角螺母模具冲孔凹模 D型 (适用于GB6171、GB6176)

扫一扫分享

公差

螺纹规格

M16

M18

M20

d	公称
	最大值
	最小值
D	公称
	最大值
	最小值
d₁
D₁
d₂
D₂
a
t

14.59	16.1	18.1
14.81	16.32	18.32
14.74	16.25	18.25
40	40	40
40.05	40.05	40.05
39.95	39.95	39.95
16	18	20
34	39	39
23.76	26.73	29.7
43	43	43
28°	32°	25°
0.04	0.04	0.04

①,适用于螺母自动冷镦机的模具。
②,技术要求：
材料60Si2Mn(GB1222)。
热处理硬度58~62HRC。
在D型冲孔凹模端部标志处，标志出螺母的标准号及螺纹规格。
其他技术要求按JB/T 4213的规定。

替代列表

JB /T 4210.25 - 1996 JB /T 4210.11 - 2014

采用标准 (3)

引用参考 (3)

GB /T 3098.25 - 2020

紧固件机械性能不锈钢和镍合金紧固件选用指南

GB /T 5267.1 - 2002

镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能

GB /T 1172 - 1999

黑色金属硬度及强度换算值

非合金钢和低合金钢和铸钢的硬度值转换表

注：技术数据仅供参考，请以官方原件为准！

标准编号 / Standard Code： JB /T 4210.25 - 1996
中文名称 / Chinese Name： 冷镦六角螺母模具冲孔凹模 D型 (适用于GB6171、GB6176)
英文名称 / English Name： Cold heading dies for hexagon nuts - Dies for piercing, Type D, (Suitable for GB6171、GB6176)
数据来源 / Data Source： 易紧通 YJT Fastener Database（164580.com）
中文页面 / Chinese Page： 查看中文页面
English Page： View English Page

Data Source: YJT Fastener Database (164580.com)
Standard: JB /T 4210.25 - 1996
Chinese Name: 冷镦六角螺母模具冲孔凹模 D型 (适用于GB6171、GB6176)
English Name: Cold heading dies for hexagon nuts - Dies for piercing, Type D, (Suitable for GB6171、GB6176)
